can转rs232{RS232接口设备}

一一产品简介

CAN232MB/CAN485MB 模块是工业总线改造，多种总线设备互连的关键性工具，是集成 1 路标准 CAN-bus 接口、1 路标准串行接口（RS-232/RS-485）的工业级 CAN-bus 与串行总线通讯连接器（网桥）。

模块接口定义

CAN232MB/CAN485MB模块各接口定义如图所示，使用端子及标准RS-232接口的接线的方式，便于工业现场使用。

图CAN232MB/CAN485MB 模块 RS-232 接口定义

CAN 总线连接

CAN232MB/CAN485MB集成1路CAN-bus通道，由插拔式接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。

表CAN232MB/CAN485MB 的 CAN-bus 信号分配

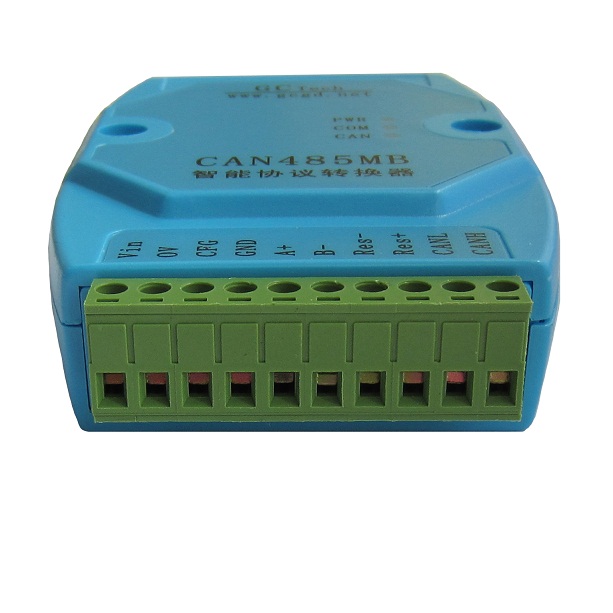

一一产品外观

一一性能特点

我公司所有CAN总线分析仪均可用来开发、测试、管理、维护CAN总线网络，记录、收发总线数据，搭配相应软件使用可以使您的工作事半功倍。

一键式安装驱动后，即可实现即插即用，可以快速将RS-232/485 通讯设备连接到CAN-bus 现场总线。can转rs232{RS232接口设备}。

体积小巧，使用方便。内部控制使用工业级32位高速MCU，保证了快速响应的同时又兼顾稳定性。

一一制造工艺

产品采用工业级芯片制作，

通过-40℃~+85℃高低温老化测试

经过3×24小时的满负荷收发数据测试，数据帧无一丢失。

一一工作模式

CAN-232/485MB有两种工作模式：设置模式和工作模式。在设置模式下，用户可对它的参数进行设置。而在工作模式中，它完成上述的协议转换。



一一转换模式

转换器提供三种数据转换模式：

A、透明转换

B、透明带标识转换

C、Modbus协议转换

支持Modbus RTU协议

一一“透明转换”

>>含义

    转换器仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式，而不附加数据和对数据做修改。can转rs232{RS232接口设备}。

    这样既实现了数据格式的交换又没有改变数据内容，对于两端的总线来说转换器如同透明的一样。

一一“透明带标识转换”

    透明转换的一种特殊的用法，也不附加协议。这种转换方式是根据通常的串行帧和CAN 报文的共有特性，使这两种不同的总线类型也能轻松的组建同一个通信网络。can转rs232{RS232接口设备}。



一一“MODBUS 协议转换”

    为了支持标准的MODBUS 协议而建立的，在串口侧使用的是标准的MODBUS RTU 协议，可以和其他标准的MODBUS RTU 设备接口。

一一配置准备

将模块的“CFG”引脚与“GND”引脚或“VO”引脚连接，模块即可进入配置模式。进入配置模式的模块上电以后，CAN 灯和 COM 灯会交替闪烁。

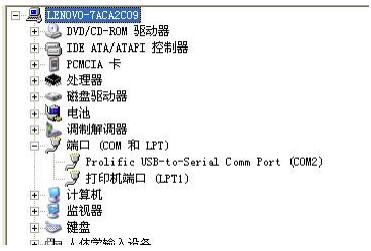

将模块的 RS232 接口或 RS485 接口与 PC 连接。进入设备管理器找到串口号。

一一RS232"资料"一一

>>简介

个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。



>>发展历程

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口是目前最常用的一种串行通讯接口。

工业控制的RS-232口一般只使用RXD、TXD、GND三条线。

一一关于广成：
       沈阳广成科技有限公司，十年CAN总线行业经验，ISO15765、ISO22900、ISO12430、RP1210协议诊断仪生产厂家。
       自有品牌产品有：GCAN、USBCAN、USB CAN、USB转CAN、485/232转CAN、以太网转CAN、CANOPEN模块、各种控制器下载线等。
       代理品牌产品有：德国思泰（systec）产品、芬兰EPEC控制器（2023、2024）、德国TTcontrol控制器（TTC200、TTC60）及其下载线等。

一一必读

485can CAN转RS485MB~

核心优势：有实力不怕比，产品畅销国内外

强大应用：目前最常用的一种串行通讯接口

一一软件亮点
智能脱机功能，由广成科技工程师自主研发，绝无仅有！！！

一一设备实际应用
    公司现有全部产品都能够根据客户需求进行二次开发，并提供相应技术支持。现有产品已经被广泛应用到工业控制、汽车电子、楼宇控制、医用电子、煤矿安全、智慧电网、高校实验室等行业中。can转rs232{RS232接口设备}。

                                       一一技术支持一沈阳广成科技有限公司一一
