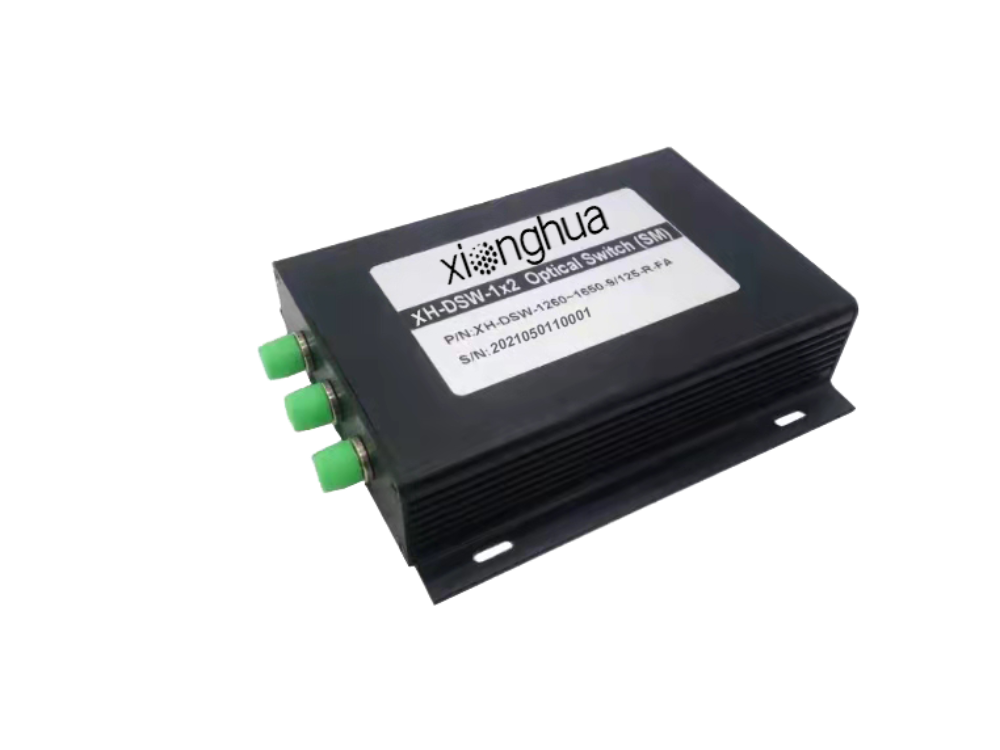

XH-DSW-1X2壳体光开关模块是一种光路控制器件，有着控制光路和转换光路的作用；可实现2路光信号输入，选择其中1路的信号输出（支持双向使用），模块支持按键手动切换和RS-232串口指令控制。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光监控、LAN多光源/探测器自动换接，以及光传感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点：
●低插入损耗、波长范围宽
●低信道串扰、高稳定性、高可靠性
●支持手动按键切换与RS-232指令控制
●可选择锁定及非锁定控制类型
参数指标：
|
参数 |
参数值 |
|
|
型号 |
XH-DSW-1X2 |
|
|
插入损耗（dB） |
典型值：0.6 顶值值：1.2 |
|
|
波长范围（nm） |
800~1310 |
1260~1650 |
|
工作波长（nm） |
850/980/1310 |
1310/1550/1625 |
|
回波损耗（dB） |
多模≥30 |
单模 ≥50 |
|
信道串扰（dB） |
多模≥ 35 |
单模 ≥55 |
|
偏振相关损耗（dB） |
≤0.05 |
|
|
波长相关损耗（dB） |
≤0.25 |
|
|
温度相关损耗（dB） |
≤0.25 |
|
|
重复性（dB） |
≤±0.02 |
|
|
切换次数（Times） |
≥107 |
|
|
切换时间（ms） |
≤10 |
|
|
传输功率（mW） |
≤500 |
|
|
工作电压（V） |
5 |
|
|
工作温度（℃） |
-20~+70 |
|
|
存储温度（℃） |
-40~+85 |
|
|
封装尺寸（mm） |
(L)104.0×(W)120×(H)28±0.2mm |
|
