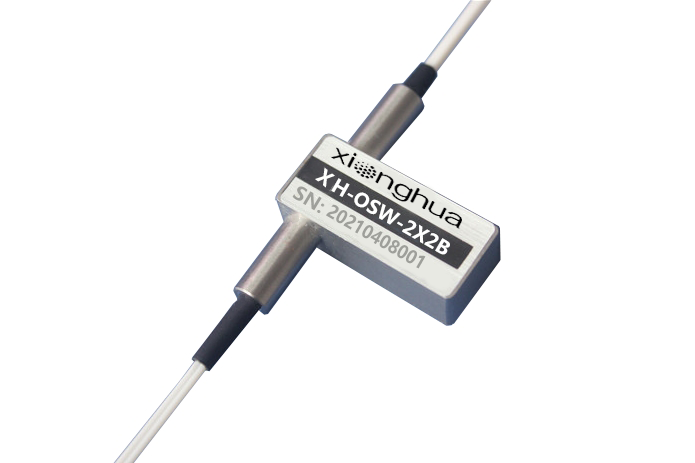

XH-OSW-2X2B旁路机械式光开关是一种光路控制器件，有着控制光路和转换光路的作用；可实现单纤多点设备某点出现断电导致整个光路不能正常通信情况下，旁路绕过断电点，光路可正常运行。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光监控、LAN多光源/探测器自动换接，以及光传感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点：
●低插入损耗、波长范围宽
●低信道串扰、高稳定性、高可靠性
●控制简单、尺寸小、方便嵌入电路板
●可选择锁定及非锁定控制类型
参数指标：
|
参数 |
参数值 |
|
|
型号 |
XH-OSW-2X2B |
|
|
插入损耗（dB） |
典型值：0.5 顶值：1.0 |
|
|
波长范围（nm） |
800~1310 |
1260~1650 |
|
工作波长（nm） |
850/980/1310 |
1310/1550/1625 |
|
回波损耗（dB） |
多模≥30 |
单模 ≥50 |
|
信道串扰（dB） |
多模≥ 35 |
单模 ≥55 |
|
偏振相关损耗（dB） |
≤0.05 |
|
|
波长相关损耗（dB） |
≤0.25 |
|
|
温度相关损耗（dB） |
≤0.25 |
|
|
重复性（dB） |
≤±0.02 |
|
|
切换次数（Times） |
≥107 |
|
|
切换时间（ms） |
≤8 |
|
|
传输功率（mW） |
≤500 |
|
|
工作电压（V） |
3 or 5 |
|
|
工作温度（℃） |
-20~+70 |
|
|
存储温度（℃） |
-40~+85 |
|
|
封装尺寸（mm） |
(L)27.0×(W)12×(H)8.2±0.2 |
|
订购信息 ：XH-OSW-2X2B-A-B-C-D-E-F-G
|
测试波长(A) |
光纤类型(B) |
工作电源(C) |
开关类型(D) |
保护套管（E) |
光纤长度(F) |
连接头(G) |
|
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 |
3:3V 5:5V |
L:锁定 N:非锁定 |
25::250um 90:900um
|
05:0.5m 10:1.0m 15:1.5m X:其它 |
NO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
