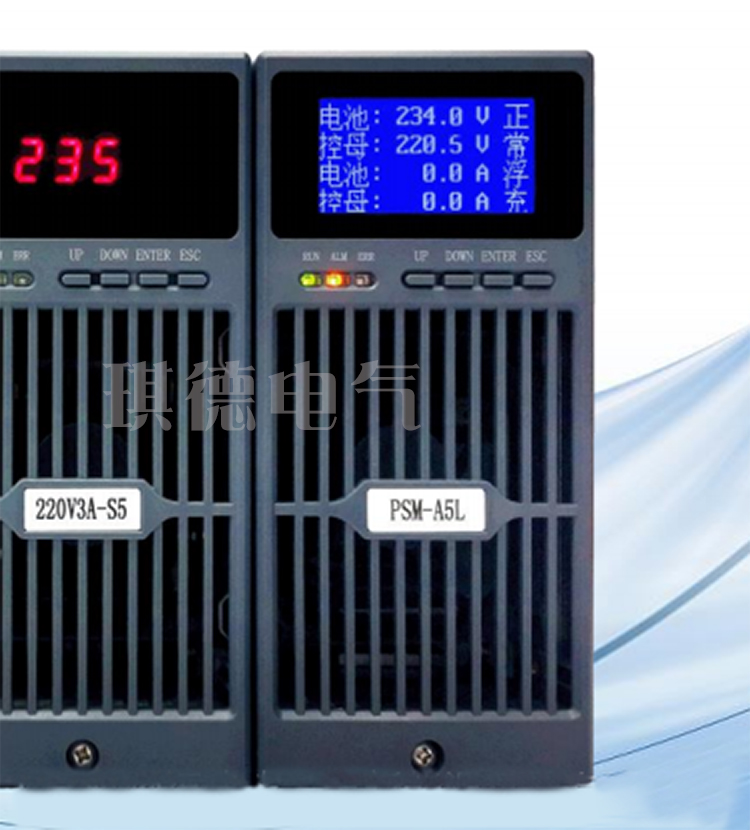

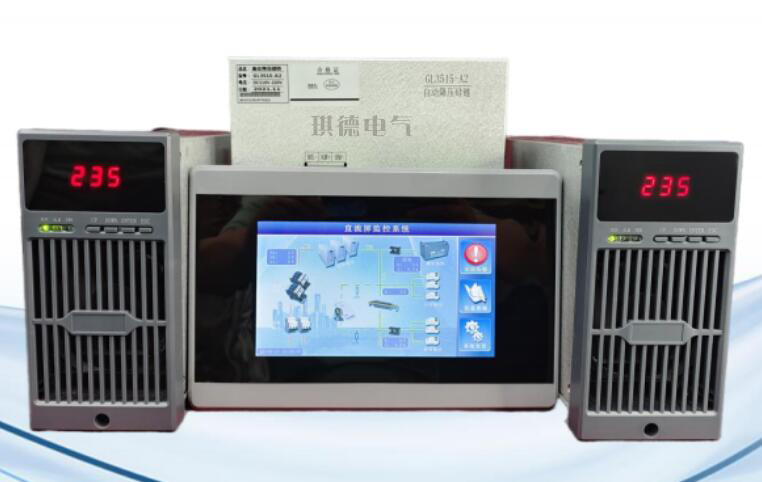

直流屏壁挂监控模块PSM-A5L触摸屏PSM-A5L控制器充电机TT22005-S5电源模块TT22007-T5降压硅链模块GL-A5L，产品说明：
直流屏充电模块TT系列型号规格多样，种类齐全，可满足多种工业用电需求，此系列有电池充电模块220V5A-S5降压硅链模块GL-A5L，TT11005-S5电源模块，整流模块TT22003-S5，TT22005-S5，TT22007-S5，TT22005-T5，TT22007-T5，TT22010-T5，TT11010-T5，TT110120-T5充电机220V7A-T5，110V10A-T5，220V3A-S5，220V5A-T5，220V5A-S5，110V5A-S5，110V10A-T5，GL-A3L，TT22010-T，TT11010-T，TT22005-T，TT11020-T，220V10A-T2，220V5A-T2，110V10A-T2配套监控装置PSM-T07A，PSM-T5L，PSM-A5L，PSM-A3L，PSM-A6L
系统技术指标 交流输入电压： 220V±20% PT供电电压： 100V±10% 电网频率：50Hz±10% 功率因数：≥0.85 输出电压范围： 90V-140V连续可调（对于110V系统） 180V-280V连续可调（对于220V系统） 输出限流：0.2A-2.5A(单模块) 稳压精度： ≤±0.5% 稳流精度： ≤±0.5%
纹波系数： ≤±0.1% 均流度： ≤5% 效率： ≥93% 输出过压保护： 280V±2V(220V), 140V±2V(110V) 绝缘电阻： ≥10M 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。 相对湿度: ≤90% 环境温度: -5℃～45℃ 可闻噪音: ≤55Db 外形尺寸：680X560X265(高X宽X深) 4. 系统型号定义及配置 4.1. 系统型号定义 4.2. 系统配置说明 系统采用模块化结构，可根据用户要求灵活配置，输出电压有3种规格：220V,110V,48V；降压单元有2种规格：110V和220V
具有以下特点:
输入电压范围宽;
安全性满足相关***;
输出电压电流范围宽，调整灵活;
输入过/欠压，输出过流，过压保护，过温保护功能;
输出电压稳定度高;
模块具有RS-485接口，方便接入自动化系统进行通信。
2、使用环境
存储环境温度: -40C~+60°C;
工作环境温度: -10C~+40C;
环境相对湿度: ≤90% (+25"C时);
3、电气参数
3.1输入电压:额定输入240VAC,相电压为(204~276) VAC
3.2输出额定电压和额定电流: 167VDC/10A。 ,
3.3输出限流可调压范围: 1~10. 5A。
3.4效率:≥90%
3.5自动限流特性:输出电流超过输出限流设定值时，恒流输出，输出电流不会增大。
4.2输入过压保护:
输入电压(295~310) VAC，电源模块过压关机:输入电压回落至(275~290)
VAC，电源恢复正常运行。.
4.3输出过压保护:
输出电压过高对用电设备会造成灾难性事故，为***此类情况发生，TT22005-S5高频模块内有过压保护电路，出现过压后模块自动锁死，保护用户设备不会因.
电压过高而损坏。本机过压保护点设为275V士10V.
4.4输出过流保护:
额定输出电压、满载时，限流值为1~10.5A，过流值为10. 7士0.5，当输出电
流瞬间阶越大于过流值时，电源将过流关机。
4.5短路保护:
外界出现短路情况，模块回卷保护。可自恢复
4.6过温保护:
过温保护主要是保护大功率器件，这些器件的结温和电流过载能力均有安全极
限值，正常工作情况下，模块设计留有足够余量，在- - 些特殊环境下，如环境
温度过高，模块检测散热器温度超过85C士5"C时自动关机保护，温度降低后自动启动
