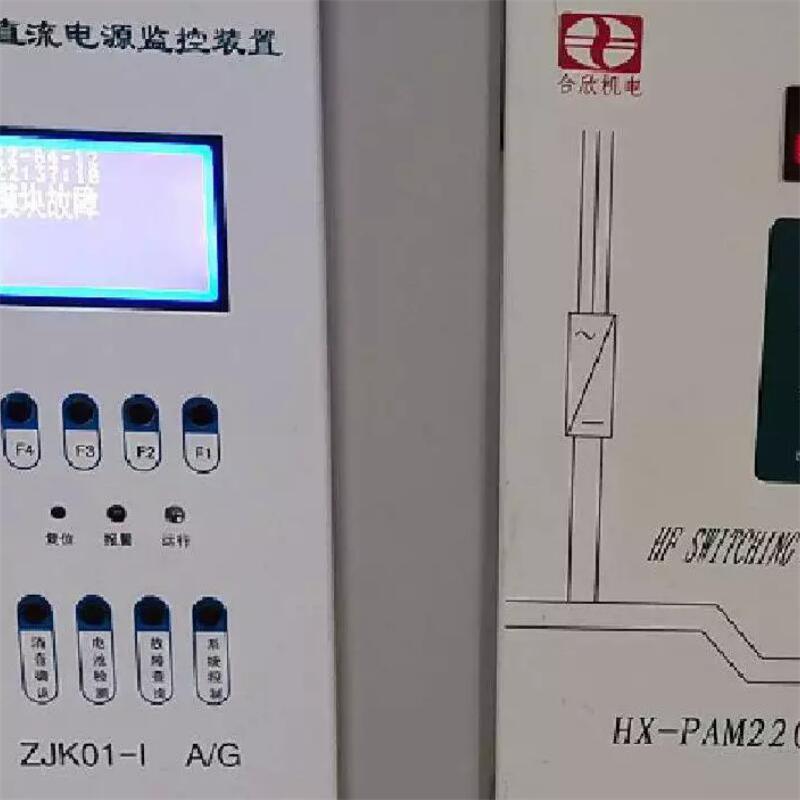

ZJK01-I A/G直流电源监控装置HX-PAM220/10直流屏充电模块HX-PAM110/10，HX-PAM110/20，HX-PAM220/5介绍
HX-PAM220/10总体介绍：
整流模块的设计充分考虑了安装、使用及维护因素。可实现带电插拔，全数字控制，LCD显示能独立运行及操作。采用谐振软开关技术，效率≥95%；自然冷却设计，无噪音，无灰尘；高级铝压铸模具散热器及塑胶面板，外型美观大方
技术特点：
超宽的交流输入电压范围，能适应恶劣的电网
软件校准技术：模块内部没有电位器，全数字控制
自主均流技术，可多台模块并机工作，均流偏差小于3%
内置CPU，脱离主监控后能独立操作及控制
具有完善的保护、告警及四遥功能
采用谐振软开关技术，效***及电磁兼容性好
采用带电插拔，在线维护，方便快捷
采用自然冷却方式，减少了风扇噪音和灰尘
技术参数：
交流输入电压：380V±20%
直流输出电压：180V-286V
输出电流：110%额定电流
稳压精度：≤0.5%
稳流精度：≤0.5%
纹波系数：≤0.1%
模块效率：≥95%
功率因数：≥0.95
可闻噪声：≤45dB
工作环境温度：-5℃ – +45℃
采用的软开关技术，并加有无源PFC，增强对电网冲击适应能力及减少对电网的输出污染。
电路设计采用 三级隔离技术，即输入/输出、输入/控制、输出/控制相隔离，抗干扰能力强。
电压输入范围宽，380V±20% 。
采用假负载均流技术，解决轻载时的均流问题，使 PWM控制回路，处于正常工作状态，更加适用电力操作电源系统的运行特征。
采用多级吸收，保护电路、过压、过温、过流自动保护及自动恢复运行。
采用900V耐压等级MOS管，提高抗过压及冲击能力。
工作频 ，纹波小，输出特性佳，转换
海拔≤2000m
环境温度-15℃≤T≤40℃
相对湿度≤90%（20±5℃）
无剧烈振动及冲击
————————————————
