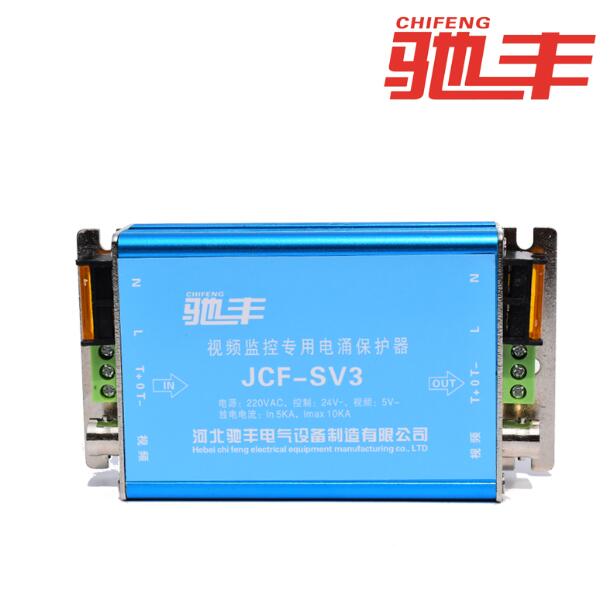

一、内部结构
1.三合一浪涌保护器220V视频部分：完整的视频保护部分有放电电路、稳流电路、稳压电路、阻抗匹配电路、提高传输频率/速率优化电路等组成。
2.三合一浪涌保护器220V控制部分：放电电路、阻抗匹配电路、稳流电路、稳压电路等组成。
3.三合一浪涌保护器220V电源部分：一般有放电电路、可抑制电路、吸收电路等组成，主要材料是氧化锌。
二、技术参数
|
JCF-SV3-RJ45-220V大 |
|||
|
型号 |
电源 |
控制 |
网络 |
|
工作电压Un |
220V |
15V |
6V |
|
标称放电电流In |
5kA |
5kA |
2.5kA |
|
最大放电电流Imax |
10kA |
10kA |
|
|
最大电压Up |
1.1kV |
30V |
20V |
|
传输特性 |
/ |
10MHz |
100Mbps |
|
插入损耗 |
/ |
≤0.5dB/2MHz |
|
三、应用范围
三合一浪涌保护器220V是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用浪涌保护器，适用于通信场所、楼宇等各种安防场所室内、室外监控系统高速球、中速球、云台摄像机等电源、视频/音频、云台控制线路的浪涌保护。
浪涌保护器JCF-SV3系列适用于视频监控系统三合一保护，使其免受雷电感应过电压，电源干扰，静电放电等所造成的损坏。
四、安装事项
1.三合一浪涌保护器220V为串联连接方式。
2.浪涌保护器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
3.产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。
4.浪涌保护器的PE线必须与防雷系统的地线可靠连接，连接线要求短而直。
5.三合一浪涌保护器220V使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全
