16路视频信号防雷器介绍
产品名称：16路视频信号防雷器

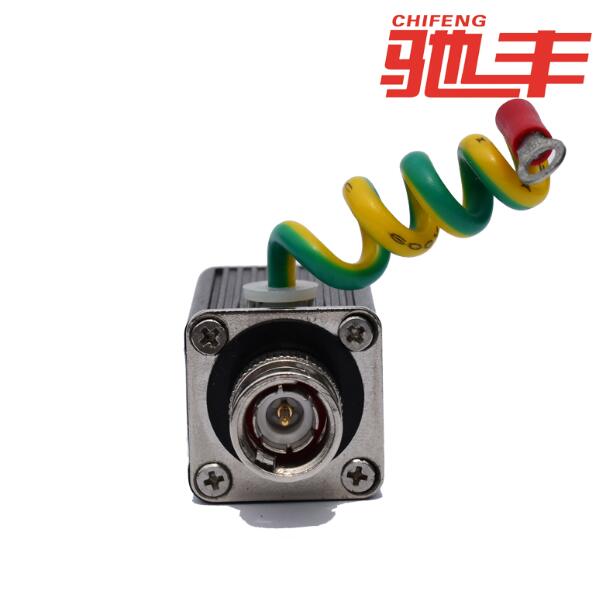

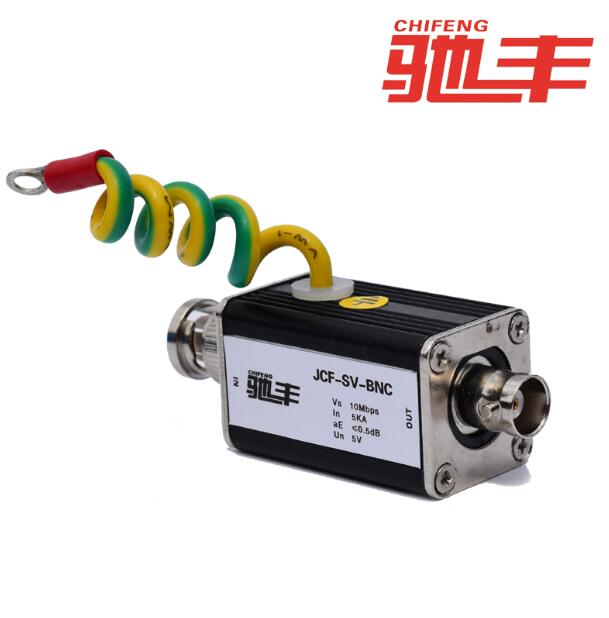

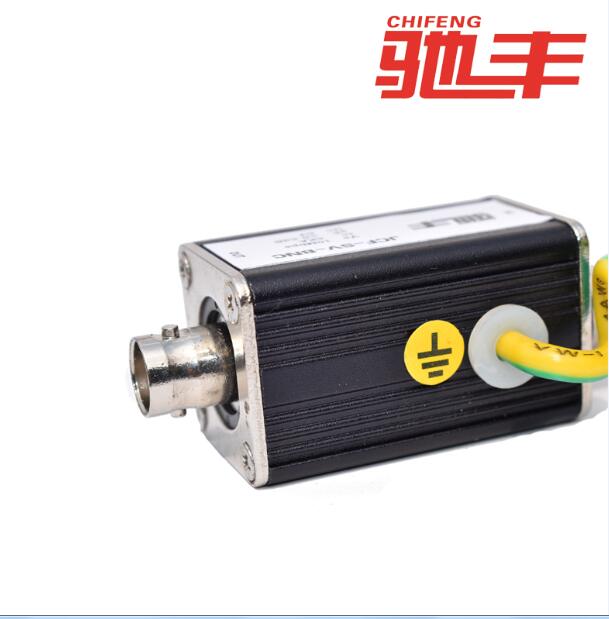

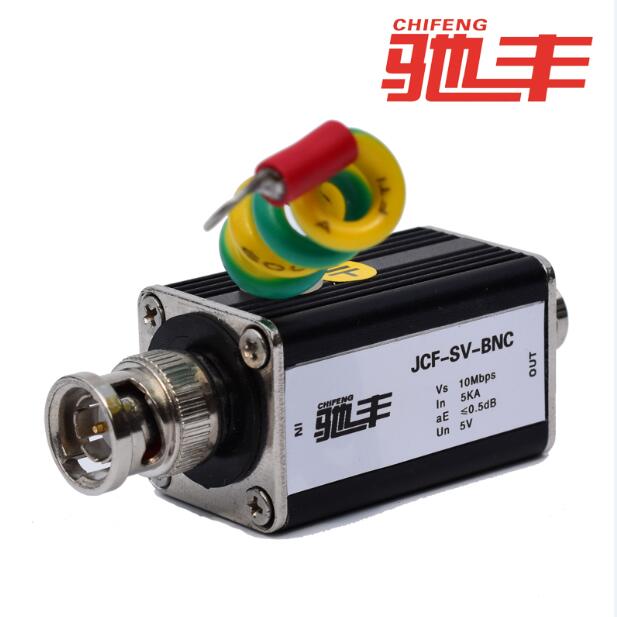

产品型号：JCF-SV-BNC
品牌：驰丰
产地：河北
一、技术参数
|
型号 |
JCF-SV-BNC |
|
最大持续工作电压Uc |
6V DC,X-C |
|
绝缘电阻 |
5MΩ，X-C |
|
交流耐受能力 |
1A，1s，5次 |
|
冲击耐受能力 |
8/20μs:5KA |
|
额定电流 |
0.5A |
|
插入损耗 |
≤0.5dB/2MHz |
|
接口形式 |
BNC |
|
外形尺寸 |
425mm×140mm×45mm |
二、应用范围及工作原理
单路视频信号防雷器的保护对象是各种监控信号、通讯信号、视频信号及计算机同轴网络。同轴信号电涌保护器采用两级电涌保护。第一季泄放雷电流，第二级钳制雷电压。在规定的传输频率范围内，通过恰当的选择保护器件参数，使过电压大部分能量在第一级得到泄放，残压在第二级进一步得到钳制，保护水平控制在设备的安全电压内。
三、安装事项
1.16路视频信号防雷器为串联连接方式
2.防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
3.产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。
4.信号防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短而直。
5.16路视频信号防雷器使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
