西门子6ES7412-1XJ05-0AB0 西门子6ES7412-1XJ05-0AB0 西门子6ES7412-1XJ05-0AB0

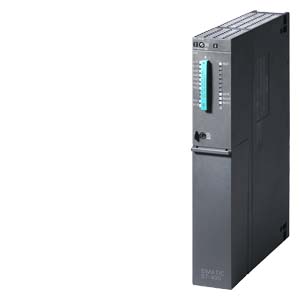

6ES7412-1XJ05-0AB0
SIMATIC S7-400，CPU 412-1DP： 288KB（144KB代码，144KB数据)，位处理速度75ns，集成MPI/DP接口
-上海朕锌电气设备有限公司
以下具有分级性能的 SIPLUS S7-400 标准 CPU 可用于恶劣环境条件下的各种应用：
SIPLUS S7-400 标准 CPU 适合在以下环境条件下使用：
联系人 ： 张亮 （销售工程师）
手机 ：13524376609 QQ :809118149
电话 ( tel) ：021-31668149 传真 (fax) 021-67226033
联系地址 ：上海市金山区枫泾镇枫岸华庭
适用于中等性能范围的小型和中型系统
Area of application
CPU 412-1满足中等控制规模的低成本解决方案。 可用于具有少量I/O配置的较小型系统中。 具有组合的MPI/DP接口，可在PROFIBUS DP网络中运行。
CPU 412-2 适用于中等性能范围的应用，它具有两个PROFIBUS DP主站系统。
Design
CPU 412-1 和 CPU 412-2 的特点:
功能强大的处理器：
CPU 对每个二进制指令的执行时间可短到 0.75 μs。
CPU 412-1:288 KB RAM (其中，程序和数据各使用 144 KB);
CPU 412-2:512 KB RAM (其中，程序和数据各使用 256 KB);
快速 RAM 用于执行部分用户程序
灵活扩展：
最高 65536 个数字量以及 4096 个模拟量输入/输出。
MPI多点接口：
通过 MPI，可将最多 32 个站连成简单网络，数据传输速率高达 12 Mbit/s。CPU 可与通讯总线（C 总线）和 MPI 的站之间建立最多 16 个连接。
模式选择开关：
波动开关设计。
诊断缓冲区：
最后的120个故障和中断事件保存在一个环形缓冲器中，用于进行诊断。可以对输入数目进行设定。
实时时钟：
日期和时间附加在 CPU 的诊断消息后面。
存储卡：
用于扩展内置的装载存储器。存储在装载存储器中的信息包括S7-400参数数据以及程序，因此需要2倍的存储空间。其结果是：
内置装载存储器的容量显著提高，因此，基本上不需要存储器卡。
CPU 412-2 还具有：
PROFIBUS-DP 接口和组合的MPI/DP 接口：
通过 PROFIBUS DP 主站接口，可以实现分布式自动化组态，从而提高了速度，便于使用。对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程).
组合式配置：
SIMATIC S5和SIMATIC S7可以作为PROFIBUS主站符合EN 50 170规范。
Functions
块保护：
通过密码来防止非法访问用户程序
集成的 HMI 服务:
用户只需为HMI设备定义数据源和目的地。 这些数据通过系统周期地以及自动地进行传输。
集成的通讯功能：
PG/OP 通讯
全局数据通讯
S7 标准通讯
S7 通讯
可编程属性
STEP 7 工具“Hardware Configuration”可用于对 S7-400（含 CPU）的性能和响应进行参数化，例如：
多点MPI接口：
定义节点地址
启动/循环行为
最大循环时间和通讯负荷的规定
地址分配：
I/O 模块的编址
保持区域：
定义保持性位存储器、计数器、定时器和时钟存储器。
过程映像、局部数据的大小
诊断缓存区的长度
保护级：
设置访问程序和数据的权限
系统诊断：
确定诊断信息的处理方法和范围
实时中断:
设定周期
显示功能与信息功能
状态和故障指示灯：
LED 指示内部和外部故障和运行模式（如 RUN、STOP、重启、测试功能等）
测试功能：
编程器可用于显示程序执行过程中的信号状态，独立于用户程序而修改过程变量，读取堆栈存储器的内容，运行各个程序步，并禁止程序组件。
信息功能：
编程器可为用户提供存储器容量、CPU 的运行模式以及工作存储器及装载存储器的当前利用率等信息。
适用于中端性能小型工厂的标准 CPU。
适用于在程序范围、处理速度和通信方面具有额外要求的中等规模工厂的标准 CPU。
适用于具有高端性能要求的工厂的标准 CPU。
适用于具有极严格高端性能要求的工厂的标准 CPU。
