• 用于 SIMATIC　S7-400H 和 S7-400F/FH。
• 可应用在高可用性的 S7-400H 系统中
• 可与故障安全 S7-400F/FH 系统中 F 运行授权与 F 兼容 CPU 一起使用。
• 带有内置的 PROFIBUS DP 主站接口
• 带两个用于 Sync 模块的插槽

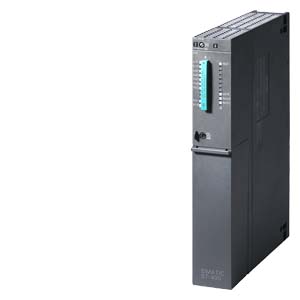

CPU 414–5H 是用于 SIMATIC S7-400H 和 S7-400 F/FH 的 CPU。它允许配置为一个容错的 S7-400H 系统。它可与 F 运行授权一起用于故障安全 S7-400®F/FH 自动化系统。内置的PROFIBUS-DP接口使它能够作为主站或从站直接连接到PROFIBUS-DP现场总线。

CPU 414-5H 拥有：

• 功能强大的处理器：
  CPU 处理每条二进制指令的时间小于 18.75 ns。
• 4 MB 主存储器（2 MB 用于程序，2 MB 用于数据）；
  装载存储器用于存放 S7-400H F/FH 自动化系统的用户程序和组态数据；高速主存储器用于存放与过程相关的用户程序的子程序
• 存储卡：
  用于扩展内置装载存储器。 除程序本身之外，装载存储器中所含的信息还包括 S7-400H F/FH 的组态数据，这就是要在存储器中占据双倍空间的原因。 其结果是：

  • 内置的装载存储器不能满足大程序量的要求，因此需要存储卡。
    提供有 RAM 和 FEPROM 卡（FEPROM 用于在断开电源时保存数据）。
• 灵活的扩展选件：
  多达 131,072 点数字量和 81,932 点模拟量输入/输出。
• MPI 多点接口：
  MPI 可用来建立一个 32 个节点的简单网络，数据传输速率 187.5 Kbit/s。CPU 可以与通信总线（C 总线）上的节点和 MPI 上的节点建立最多 64 个连接。
  注：
  当同时使用 PROFIBUS DP 和 MPI 接口时，只能将下列总线连接器连接到 MPI 接口：

  • 带插口： 6ES7 972-0BB42-0XA0
  • 不带插口： 6ES7 972-0BA42-0XA0
• PROFIBUS DP 接口：
  通过 PROFIBUS DP 接口，可以实现冗余、分布式自动化组态，从而提高了速度，便于使用。对用户来说，分布式 I/O 作为集中式 I/O 来处理（相同的组态、编址和编程）。
• PROFINET 接口，带 2 个端口（交换机）：
  支持系统冗余和 MRP（介质冗余协议）
• 模式选择开关：
  拨动开关设计。
• 诊断缓冲区：
  最后的 120 个报警和中断事件保存在一个环形缓冲区中，用于进行诊断。
• 实时时钟：
  CPU 提供带日期和时间的诊断报告。
• PROFIBUS DP 接口：
  通过带 PROFIBUS DP 主站接口的 CPU 414-5H，可迅速建立起操作方便的分布式自动化系统。对用户来说，分布式 I/O 作为集中式 I/O 来处理（相同的组态、编址和编程）。
  注：
  当同时使用 PROFIBUS DP 和 MPI 接口时，只能将下列总线连接器连接到 MPI 接口：

  • 带插口： 6ES7 972-0BB42-0XA0
  • 不带插口： 6ES7 972-0BA42-0XA0
