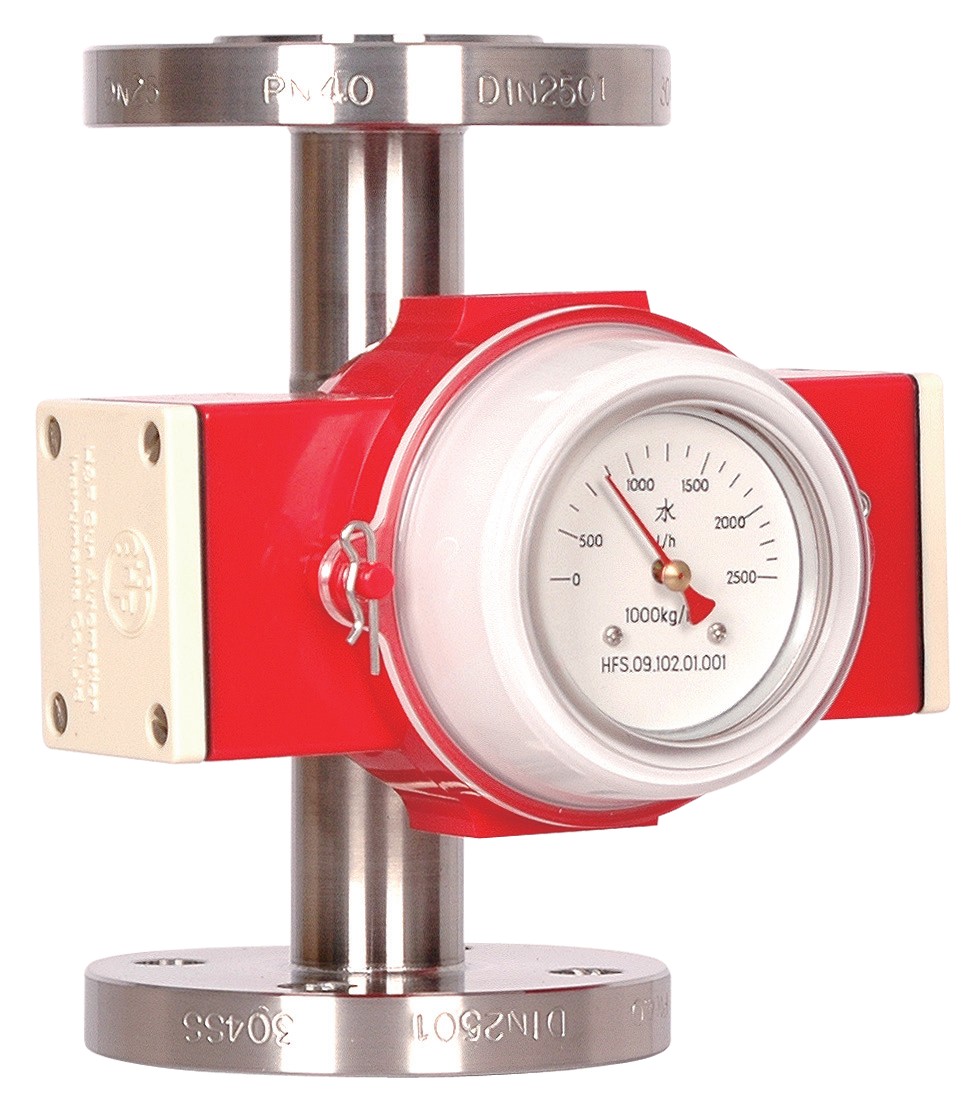

HJKG系列流量开关主要用于管道中的液体流量监测及开关输出。它坚实的结构和稳定的性能可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，开关点在安装后的条件下，也可以很方便的进行调整。
测量原理 ：采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。
特点
· 流线型结构设计、坚固耐用。
· 磁性耦合测量系统。
· 安装方向任意；垂直、水平安装任意。
· 多种材料的选择。
· 测量量程宽广。
· 清晰的流量显示刻度、读取方便，旋转指针
技术参数
测量范围：流量 (m3/h) 0.02 - 30 0.02 - 30 10 - 250
连接形式：螺纹连接：3/4" - 2 1/2"
法兰连接：DN15-DN65(1/2"-2 1/2") DN80-DN200(3" - 8")
特殊形式：按用户要求
测量系统：靶片 喷嘴 靶片 锥形管
指示器：旋转刻度 流量现场指示流体流向
流体方向：垂直方向 水平方向 任意方向：按用户要求
操作压力：螺纹连接：4.0 MPa 法兰连接：4.0 MPa 1.6 MPa 特殊形式：按用户要求
介质温度℃ ：标准型 ≤120 特殊型：按用户要求
介质粘度mpa.s：标准型 ≤30 特殊型：按用户要求
开关重复性：±2.5%
测量精度：±8%、±12%
报警开关：K1：1个 N/C 或 1个 N/O 触点（双稳态）
K2：2个 N/C 或 2个 N/O 触点（双稳态）
KV1：1个放大继电器的开关触点（双稳态）
KV2：2个放大继电器的开关触点（双稳态）
触点功率：K1/K2：12VA (220VAC / 0.5A)，建议使用24VDC供电
KV1/KV2：触点功率：1200VA (250VAC / 5A) 供 电：220VAC, 24VDC 响应时间：5-12ms
防护等级：IP65
