超声波流量计（以下简称USF）是通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。声波在流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，同一传播距离就有不同的传播时间。利用传播速度之差与被测流体流速之关系求取流速，称之传播时间法。为实现流量（流速）测量，首先需要有一个发射超声波的换能器（俗称超声波探头） ，通常采用石英等材料制成的压电元件作为换能器。发射超声波时是利用负压电效应，即利用高频电脉冲的作用，使压电晶体高频振动，从而发出脉冲变化的高频压力波（即超声波） 。超声波以某一角度射入流体中传播，然后由装在管道对面的接收换能器接受。接受换能器则利用正压电效应，将高频压力波又转换成高频的电脉冲信号。
技术参数：
适用介质：水、污水、海水、油、酒精等均匀液体，浊度≤20000ppm, 颗粒≤1mm
管径(DN)：DN15～DN6000
管道材质: 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等，允许有衬里
工况温度: -20～+120℃
测量精度: ±1.0%
流速范围: 0～±32m/s
壳体材质: 碳钢；不锈钢
供电方式: 24VDC；220VAC；锂电池（便携式）；AAA镍氢电池（手持式）
输出信号: 4～20mA；脉冲；RS485
防护等级: IP65
防爆等级: ExdllBT4
显示内容: 双排液晶显示累积流量、瞬时流量
安装要求: 前后直管段要求：前10D后5D（D为公称通径），距泵出口>30D

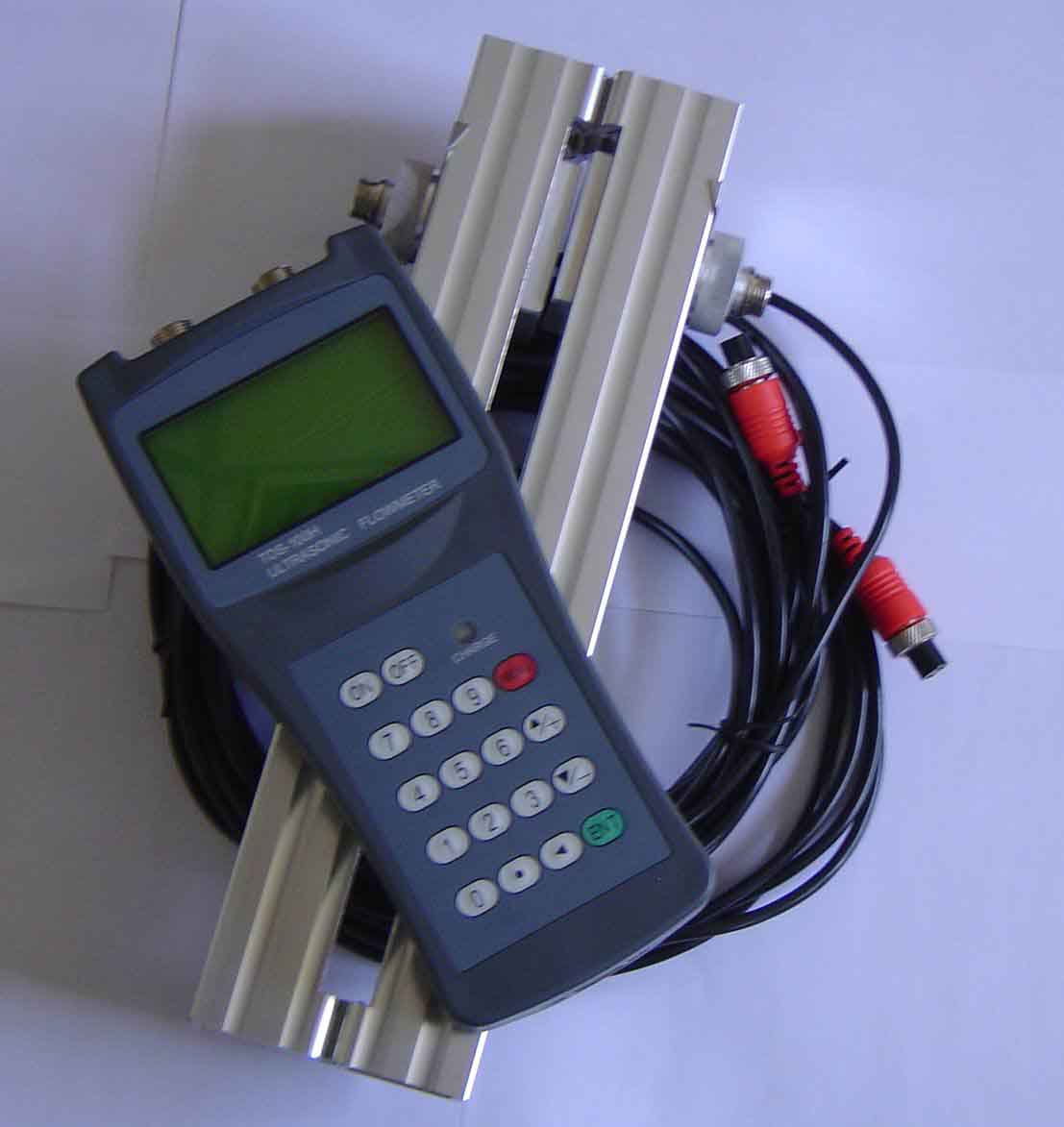

传感器型式: 外夹式传感器（S1小型：15mm～100mm；M1中型：50mm～700mm(标准配置)；L1：300mm～6000mm）
主要特点:
● 非接触式测量方式、体积小、重量轻、携带方便。
● 传感器的安装简单容易，使用于测量各种大小管道导声介质。
● 测量过程不需要破坏管道，不需停产，传感器不与被测介质接触，无压损。
● 适合测量金属管道、塑料管道及其它透声材料的管道。
● 内置可充电电池，可连续工作时间12小时以上。
● 智能型现场打印功能，保证流量数据的完整。
