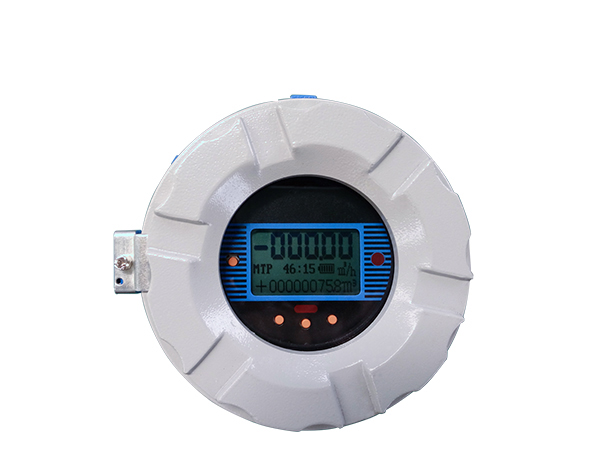

立式电磁流量计，表头朝上，可用于井下等不方便读数的地方，数据读取更方便
电磁流量计概述：
电磁流量计的设计和制造符合标准JB/9248-1999《电磁流量计》 ，是一种测量导电介质体积流量的速度式仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现监测自动化控制，并实现信号远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。仪表的结构形式有一体型和分体型。
电磁流量计的特点：
★测量管内无可动部件，便于维护管理；无阻流部件，无压力损失；
★被测液体最低电导率》20μS/cm,配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量；
★测量精度不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高；
★低频矩形波激磁，不受工频及现场各种干扰的影响，工作稳定可靠；
★不受流体方向影响，正反向均可准确计量；
★液晶背光显示，可在线修改参数，操作简单方便；
★中文、英文显示方式（可选）；
★可记录正向总量，反向总量、差值总量；
★具有空管测量、报警功能，并能适应不同的流体介质。
测量原理：
电磁流量计是运用法拉第电磁感应定律原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势。其感应电动势E为：E=KBdV
流量Q为：
式中：Q=3600×V×S
K---仪表系数
A. ---磁感应强度（T）
B. ---电极间距（m）
C. ---流体平均流速（m/s）---导管内截面积（m2）测量流量是，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一个流量计S、B、d为常量，所以流量与感应电动势E（或流速V）的大小成正比。
技术指标：
☆适用测量通径：DN3～DN300；
☆介质导电率：》20μS/cm；
☆衬里材料：聚氨酯橡胶、高温橡胶、耐酸橡胶、氯丁橡胶、PTFE、F46、PFA；
☆电极材料：含钼不锈钢、哈氏B、哈氏C、钛、钽、铂铱合金；
☆一体型工作环境温度：-20℃～50℃；
☆转换器工作环境湿度：《95%；
☆外壳防护等级：IP60、IP68；
☆流速测量范围：0～15米/秒；
☆配套精度等级：0.5级、0.2级；
☆测量参数：瞬时流量、流速、正反向累计总量；
☆检测报警参数：流体空管检测报警、励磁电流检测报警、上下限报警、系统报警；
☆网络功能：HART、MODBUS、GPRS、PROFIBUS（选配）；
☆供电电源：
交流电源：电压适用范围：85VAC～250VAC；
直流24V电源：电压适用范围：20VDC～36VDC；
