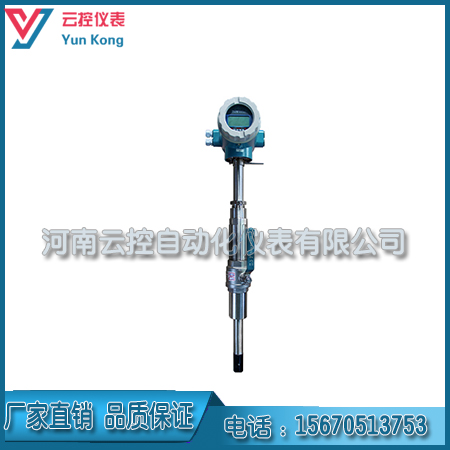

插入式电磁流量计的工作原理是基于法拉第电磁感应定律.在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场.当有导电介质流过时，则会产生感应电压.管道内部的两个电极测量产生的感应电压.测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离.

    在管网供水中，越来越多的流量计用于大用水户计量、区域计量系统中，以减少漏失率.实现在管网中的漏耗监控，需要对用水量较低的夜间进行监测.插入式电磁流量计可以提供双向的高精度测量，是漏损检测的理想流量计.

    插入式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量.插入式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、造纸等行业以及环保、市政管理，水利建设等领域

特点：

 ?测量不受流体密度、粘度、温度、压力和电导率变化的影响；

   ?测量管内无阻碍流动部件，无压损，直管段要求较低；

   ?系列公称通径DN10～DN2000.传感器衬里和电极材料有多种选择；

   ?转换器采用新颖励磁方式，功耗低、零点稳定、精度高.流量范围度可达1500：1；

   ?转换器可与传感器组成一体型或分体型；

   ?转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

   ?流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

   ?转换器采用表面安装技术(SMT)，具有自检和自诊断功能

插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，它在保留管道式电磁流量计设计有点的基础上，针对管道式电磁流量计在官道上的安装困难，费用大等缺陷，根据尼库拉磁（NIKURDAS）原理，用电磁方法测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔，带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道，水泥管道上安装，插入式电磁流量计的研制成功，为流体流量的检测提供了一种新手段。

工作原理

插入式和管道法兰式电磁流量计一样，都是根据法拉第电磁感应定律工作

功能特点

插入式电磁流量计在管道流量检测中，安装简单，可不断流，现场可带压开孔，具有绝对的安装优势与价格优势

适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，导电率的变化不影响性能的改变，极强地适应流体复杂变化，特别适用于供排水管道的流量测量

   流量计机械可动部件、转换器采用优化设计，结构紧密，容易安装，转换器和传感器具有互换性，可自由变更测量范围（0.5m/s~10m/S）

流量的检测只与插入深度有关，故改流量计通用性广，互换性强。一种型号就可使用于各种规格管道的流体测量要求。可与任何标准二次仪表连接。

（A）4~20mA电流输出；

（B）可设置脉冲输出

（C）RS485接口、HART通讯协议、MODBUS协议

1. 量程自动切换功能。流量计再流量范围变化时，量程可自动切换，保证全量程范围内准确测量

2. 正反流向计算功能。用户可选择正向计量货反向计量（出厂为正向计量）

3. 上下限报警。用户可根据需要设定上下限瞬时流量，当流量超过上限或下限设定值时蜂鸣器报警或有继电输出（用户可选）

4. 空管报警。在工作状态下，当流量计测量管内空管，瞬时流量为零，左中部显示报警

5. 断电保护。流量计的运算结果和用户设定的参数在断电后不会丢失，EEPROM可保存设定参数和累积值

6. 小信号切除功能。用户可通过显示面板设置下限电压或下限流量，从而切除干扰小信号

7. 仪器应用“自动归零”原理，消除电化学干扰信号，零点自稳。

8. 转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68
