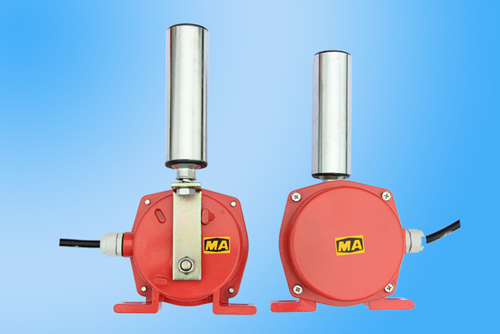

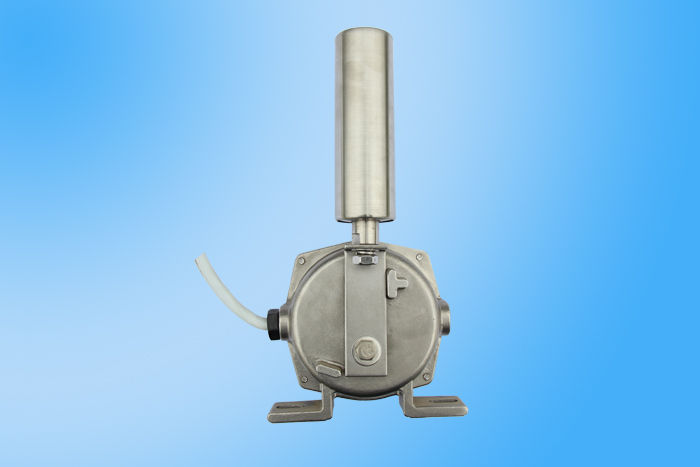

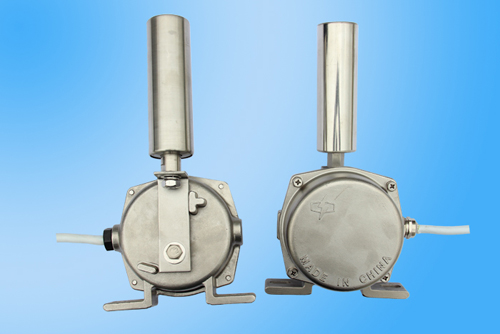

PB12-30两级跑偏开关基本原理
当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。
PB12-30两级跑偏开关安装和调整
1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）
4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
PB12-30两级跑偏开关适用范围
两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
PB12-30两级跑偏开关技术指标
1.额定电压：AC380V
2.额定电流：5A
3.触点数量:二组独立的常开、常闭接点
5.周围环境温度：-25～80℃
6.开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
7.外形尺寸：壳体L×W×H（mm）190×135×100。
8.操作力：5～7㎏
PB12-30两级跑偏开关产品特点
坚固的铸铝外壳、静电防腐涂装适应于恶劣工厂环境安装
