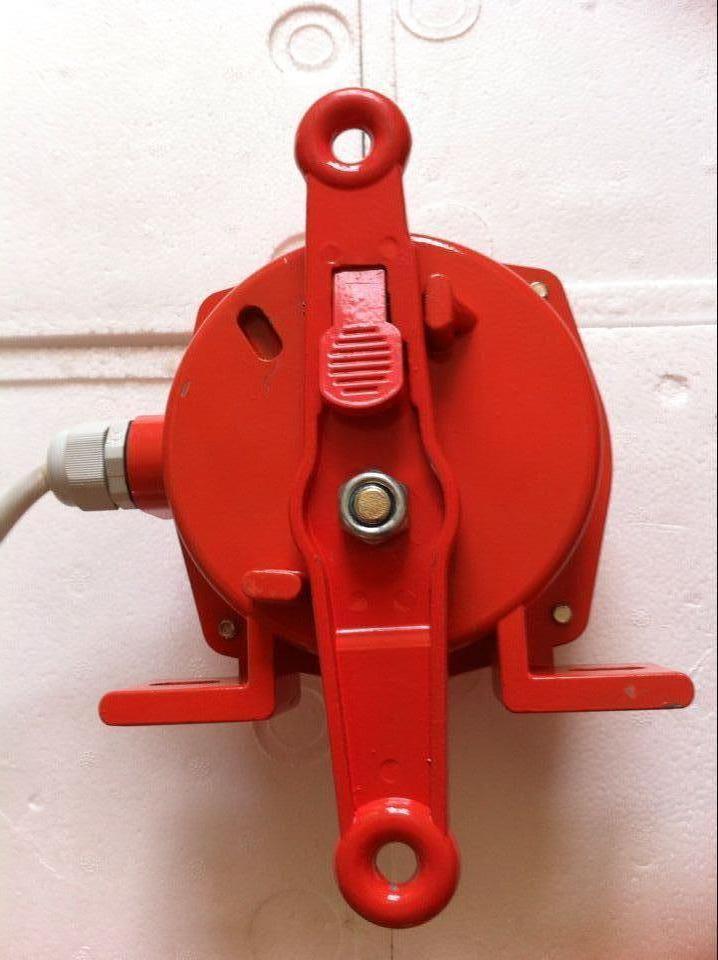

双向拉绳开关YT-75简介

拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

双向拉绳开关是当皮带输送机发生事故时，能够紧急停止输送机的保护装置

双向拉绳开关安装在皮带输送机两侧，用钢丝缆沿着输送机两侧把开关连接在一起，两开关间隔离不应超过40米（有坡度时应缩短为25米）当皮带输送机出现紧急状况在任意位置都可紧急停止输送机

使用双向拉绳开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害

双向拉绳开关在运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等

双向拉绳开关YT-75工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

双向拉绳开关YT-75安装调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

双向拉绳开关YT-75注意事项

1、先切断总电源，接着要用表测出火线，开关一定是要装在火线的一端。

2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

7、然后旋好拉线开关的盖子，防止触电。

双向拉绳开关YT-75适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

常规皮带输送机，包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机、轮船装卸系统、堆取料输送机

双向拉绳开关YT-75产品特点

坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装

防护标准IP65在恶劣环境也可使用

使用高性能的微动开关和无需要维护的铜管技术，耐久性卓越

可生产手动复位型产品

双向拉绳开关YT-75技术规格

接点容量： 2个SPDT 400VAC 10A

动作角度： 20°

动作张力： 49±10N (5±1kgf)

防护等级： IP65

环境温度： -20℃～+80℃

电缆入口： M20×1.8
