便携式高压开关柜/电缆局放在线监测装置

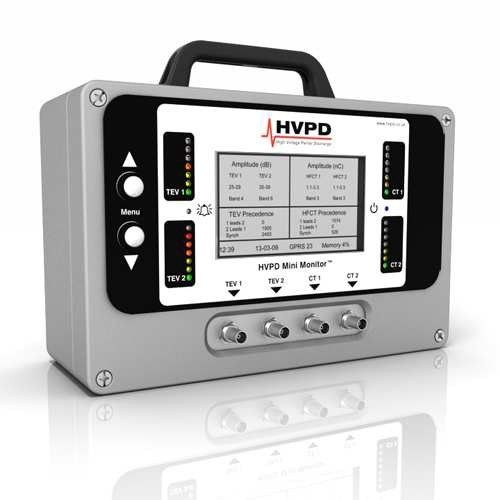

HVPD-Mini?–便携式在线局放监测及定位装置综合了当前中压配电设备局放在线监测的新技术，适合于对所有类型的纸绝缘、交联聚乙烯绝缘和乙丙橡胶绝缘电缆及金属外壳开关设备进行短期（几天）至中长期的局放在线监测， 对45kV 及以下电力设备进行在线实时监测。
产品特点：
·对MV电缆、金属外壳开关设备和其它电站进行24/7连续局放监测技术
· 结构紧凑，重量轻，既可以作为便携式仪器使用也可以安装在现场实现长期监测
· 兼容TEV技术HFCT测试技术，配置包括2个用作电缆局放监测的HFCT传感器，2个用于开关设备局放监测的TEV传感器。
· 通过HFCT和TEV 局放信号的时间次序检测功能，确定局放源。
· 对局放及其发展趋势进行动态监视。
· 可存储多达12个月的局放监测资料。
· 利用LCD显示屏进行实时波形显示，以及用LED 七段编码色标对局放量进行直观显示。
· 可定期通过GPRS数据传送将局放数据上传至远程FTP服务器。
应用测试局放发生次序的辨别功能当局放发生时，局放信号在传播过程中穿过设备（该处指一个RMU 环网柜）的时间可通过HFCT或TEV传感器进行测量。该时间大小用来确定信号出现的方向及信号源。对整个配电网络进行监视，一般需要同时安装多台HVPD-Mini?监视器。实现对网络中产生局放的环网柜进行定位。
工作原理
局放信号由HFCT 和 TEV 传感器进行测定，并经HVPD-Mini?监视器的嵌入式硬件进
行处理。该系统可同时获取来自两个HFCT 通道和两个TEV通道的信号，以对信号进行
次序测量，并对输送至馈送缆线或开关设备面板的局放信号进行定位。
在 7 个色阶的LED 阵列上，会对每个通道的最高局放色阶给予瞬间显示。若用户需要快速确认局放主要源头的位置，需将HVPDMini?监视器安装在有很多电缆环线或开关设备面板的变电站中，在此情况下，能用到该功能。
该液晶显示器可显示最高水平，并会优先显示过去一秒的数据，还能够对24 小时内的数据进行显示。登入数据被就近存储在内置的闪速存储器中，可通过USB将其本地下载至一台PC，也可定期通过内置GPRS调制解调器将其上传至一个远程FTP 服务器。
设备标准配置及供货
HVPD-Mini?的供货包括所有的配件、局放传感器、BNC信号电缆和GPRS天线。
1x HVPD-Mini? 监视器1 x AC/DC 电源
2x CC-SG1 TEV 传感器1x
WINOOWs? PC所用的HVPD
MiniReader©和USB驱动软件
2x 传感器1x 5 米长安全接地线
4x 10m BNC 电缆1x 带3米长电缆的GPRS天线
