EA Technology 在获奖产品UltraTEV Plus 手持仪器的基础上进行了升级，可以用于中压/高压开关设备的PD测量、电缆、架空线；这个第二代的产品被称作UltraTEV Plus2开关柜局部放电检测仪。
该解决方案允许客户：
在开关柜，架空线和电缆等设备上非常容易的进行局部放电的检测和记录PD。
帮助用户理解和分析检测结果。
存储、转移和检查所记录的测量信息，以便于以后的分析和状态趋势评估。
UltraTEV Plus2开关柜局部放电检测仪使用 UltraTEV Plus2 检测局部放电

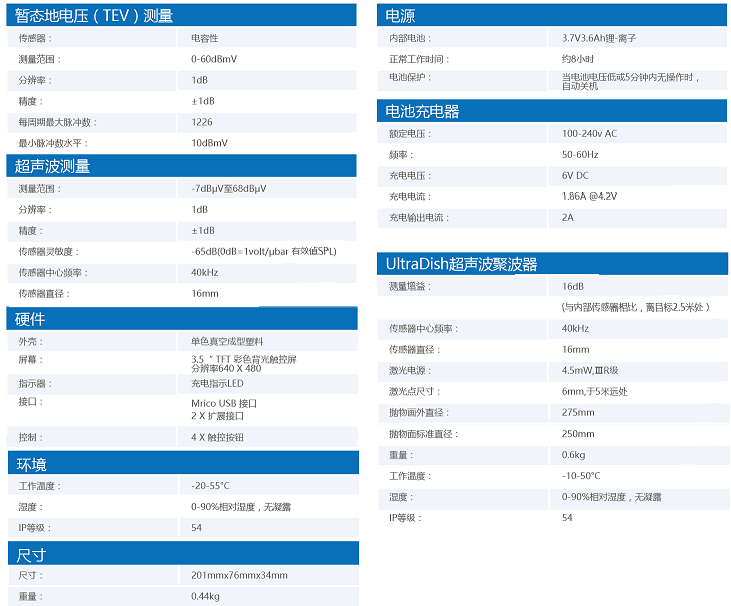

UltraTEV Plus2 具备三种传感器，因此它可以通过超声波方式检测表面放点，通过TEV 信号检测内部放电和使用RFCT 附件检
测电缆局部放电。
UltraTEV Plus2开关柜局部放电检测仪TEV/电缆 局放测量
TEV 和电缆局放功能包含不同的局放检测模式（图1）。
图2 测量模式，是TEV 和电缆局放测试共有的模式。改模式下，TEV 读数将以dB 的形式显示，如果安装了RFCT 在电缆
局放模式中图书将以pC 形式显示。
每周期脉冲数 显示每工频周期的脉冲数，基于不同的系统频率(50/60Hz)
严重度 显示短期严重度，由TEV 的幅值（mV）和每周期脉冲数相乘得出。在电缆局放模式中，有放电量和每周期脉冲数相乘得出。
最大dB 显示测量到的最大的dB 值，在电缆局放模式中现实的是最大pC 值。
柱状图 柱状图现实的是当前的捕捉到的幅值。从右向左刷新
UltraTEV Plus2开关柜局部放电检测仪背景噪音
开关柜外部的电磁波信号同样可以在开关柜外表面产生电压。干扰源可能是架空线绝缘子、变压器套管和较强的广播信号。
这些干扰源同样会在另外一些与开关柜没有电气连接的金属表面产生同样的信号，例如变电站的金属门，或围栏。在进行开关柜表面测试之前，测量这些表干扰水平，这可以帮助识别局部放电的背景噪音。
UltraTEV Plus2开关柜局部放电检测仪测量 TEV
打开 UltraTEV Plus2，短暂的等待后，会进入主目录页面。点击TEV 图表，然后可以选择所需 模式。在使用其他高级功能之前，诊断模式通常是最先使用的模式。当发现信号后，再使用其它模式。
进行测量时，手持UltraTEV Plus2垂直接触设备的金属表面进行测量，如右图所示。读数将显示在屏幕上，诊断信息 根据幅值和每周期脉冲数会做出不同的调整。请注意，一旦传感器离开设备表面，读数将会消失。
UltraTEV Plus2开关柜局部放电检测仪电缆局放测试
进行电缆局放测试时，RFCT 应该连接到UltraTEV Plus2。RFCT 所使用的智能接口位于设备的左侧。RFCT 的具体安装要求
使用RFCT 对中压电缆进行局放测试时，要求RCFT 直接安装在电缆的接地线上。带卡口的RFCT（射频电流互感器）能非常方便的卡在接地线上。使用这种方法可以避免电缆断开或者中断供电进行在线的测试。
测试XLPE（聚氯乙烯）电缆时，用户通常可以很方便的安装RFCT 到接电线或者电缆主导体上。接地线通常会单独接出电缆终端箱，以方便测试。
测试PILC（油纸绝缘铅覆）电缆时安装RFCT 会出现困难，因为电缆和开关柜的接地可能会绑在一起。另外一些老旧的PILC 电缆会使用浇注的电缆箱，这很少见。
测量电缆中的局放
打开UltraTEV Plus2，短暂的等待后，会进入主目录页面。把RFCT 安装到被测电缆的接地线上，使用附带的电缆连接RFCT 到UltraTEV Plus2。在主菜单 上回现实电缆局放的图标，位于通常现实TEV 模式图标的位置。
