一、概述

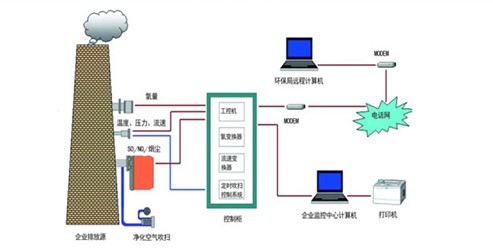

烟气排放连续监测系统是用于测定烟气中气态污染物浓度、颗粒物浓度，同时测量烟气温度、压力、湿度、流速等参数，计算烟气中污染物浓度和排放量，显示和打印各种参数、图表并通过数据、图文传输至固定污染源监控系统的在线监测系统。详情请联系：西安聚能仪器有限公司 贾维浩15891421187  18789429991
二、基本原理

烟气排放连续监测系统采用稀释法或直抽法实现固定排放源烟道气中气态污染物的连续监测，采用激光后向散射法实现对烟尘浓度进行连续监测，同时对烟道中的烟气温度、压力、流速、流量进行实时监测，计算出烟道中烟气的气态污染物和颗粒物的实时排放浓度和排放总量。详情请联系：西安聚能仪器有限公司 贾维浩15891421187  18789429991
三、技术要求

先进的自诊断功能，故障自保护、报警功能，让维护人员及时了解、处理问题。
选用专业的操作运行软件，配以全面的保护功能，保证系统长期稳定可靠运行。操作维护简便
模块化设计，可根据用户的需求，简易增减测量参数。

系统经济实用：
卓越的稳定性和可靠性，使其故障率低，维护费用低。

分析仪采用单组分分析仪，以保证仪表精度。

凡是与烟气或校正气接触的探头等都应满足在锅炉运行工况的烟气成分、温度条件下能连续可靠运行的要求，一般由以下材料构成：聚四氟乙烯、玻璃、能承受250℃温度的不锈钢、Hastelloy C-276或其它耐腐蚀合金。详情请联系：西安聚能仪器有限公司 贾维浩15891421187  18789429991

CEMS的设计标准应符合行业标准《HJ/T76-2007》规定的技术要求与检验方法，例如，分析仪表的零点漂移及量程漂移应≦±2.5%FS，直接抽取法标定时，要求零气、标气要与样气的路径相同，即标气要求从取样探头处进入。详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

   砖窑厂烟气分析系统 CEMS的测量结果的重要作用是分析脱硫、脱硝设备的效率。通过实时对脱硫、脱硝设备的进出口内烟气成分的进行监测比对，可以有效判断出脱硫、脱硝设备的运行情况。同时，通过对进口的流量监测，可以准确计算出进入脱硫、脱硝设备的SO2的总量及NOx的总量，将这一信息及时传送到脱硫、脱硝设备的DCS，控制注入的剂量，使脱硫、脱硝设备的效率较大化。详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

TR-9300烟气连续监测系统是采用世界先进在线分析技术与中国环保监测技术相结合，通过我公司多年在工业流程领域中积累的丰富经验精心打造而成。应用于烟气中气态污染物(SO2、NOx、CO、CO2、O2、HF 、HCL)和固态污染物以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据远传至各级环保部门。系统按工业型标准设计，有大量的成功案例。详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

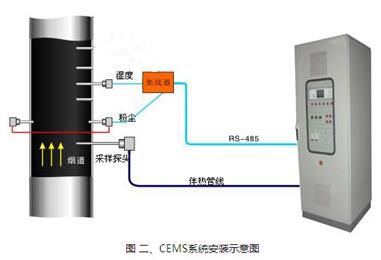

系统组成：

加热取样系统

预处理系统

气体分析仪(测量为（SO2、NO、O2、CO、CO2、HF 、HCL）

尘浓度测量仪

湿度、温度、压力测量仪

数据处理系统

2、系统技术指标

测量成分 测量范围

SO2： 0～2000mg/Nm3

NOX： 0～2000mg/Nm3

CO： 0～2000mg/Nm3

粉尘：0～100%不透过率   0～4000mg/Nm3

O2：0～10/25%

温度 0～300摄氏度

流量：0～40m/s

湿度：0～20%

压力：0～130KPa

一、产品概述   详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

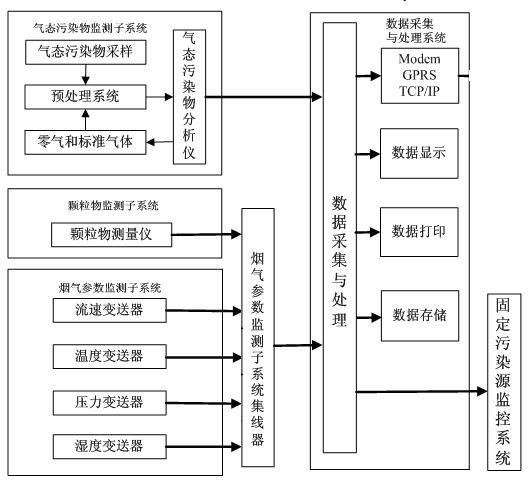

烟气连续在线监测系统（CEMS）是功能齐全，整体水平较高的固定污染源在线监测系统。主要由以下几个子系统组成：

   1、固态颗粒物连续监测子系统，采用激光后散射单点监测。

   2、气态污染物连续监测子系统多组分气体分析仪（SO2、NOX、CO、CO2、HCL、HF、NH3）

   3、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统

   4、数据处理与远程通讯系统

二、技术说明    详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

◢抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度；

◢ SO2、NOx采用紫外差分吸收光谱（DOAS）分析技术或红外线NDIR分析技术；

◢ O2采用电化学氧电池；

◢湿度采用高温电容法；

◢温度、压力、流速分别采用热敏电阻（PT100）、压力传感器和皮托管微压差法；

◢粉尘采用激光后散射法；

◢紫外差分吸收光谱（DOAS）分析技术除了能够测量SO2和NOx外，还能够分析NH3、Cl2、H2S、O3等气体；

◢与抽取热湿法CEMS相比，本系统具有结构简单、可靠性高、响应速度快、维护方便等优点；

◢与原位法相比，分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点；

◢本分析仪整机结构紧凑，方便运输和安装。

◢系统运行数据采集率≥90%，系统提供的检测数据资料可用率≥90%，并具有查阅历史数据功能。

◢输出单位：对所检测烟气的各种参数，系统除在就地分析仪器面板上显示外还均以4～20mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm3，流量计测出流速信号应折算成体积流量Nm3/s输出，温度单位为℃。

◢系统能够真正实现无人职守运行，系统具有自诊断功能及主要部件故障报警功能，包括：测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。

三、主要功能    详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991

监测项目：烟尘（颗粒物）浓度、SO2的（标准、湿基、干基和折算）浓度、烟气流速、烟气温度、烟气湿度、烟气含氧量等多项相关参数及统计排放率、排放总量等。

显示功能：全中文图形界面，可显示参数列表、实时曲线图、历史数据、报警画面、报表等。

打印功能：定时打印和人工打印（包括画面、曲线、参数及报表）。

报警功能：超限报警、事故报警。

历史数据：完善的历史数据存储及显示功能，数据存储较小间隔可达1秒，存储量可达数年。

数据传输：系统的数据可通过局域网与其它计算机共享，也可以通过GPRS进行远程数据传输。

可扩展性：扩展性强，可根据政策和法规的改变随时增加新的内容。

通讯接口：RS232/RS422/RS485

四、系统主要技术指标：    详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991
●系统响应时间：≤10秒
●测量范围：根据客户要求定制
●测量精度：≤±1%  F.S
●稳定性：
          零点漂移：≤量程的1%  /  月
          量程漂移：≤量程的1%  /  月
●重复性：≤量程的1%
●固体颗粒物过滤精度：1μm
●取样探头终身免维护，寿命≥5年。系统维护周期＞1年
●信号输出：4～20mA    隔离电流信号
●报警输出：触点容量3A／220V，功能自定义
●系统可靠性：平均无故障时间：MTBF≥20000小时
●PLC自动控制，连续取样，自动反吹，分析结果超限预报警、连锁控制功能。详情请咨询：西安聚能仪器有限公司  贾维浩15891421187  18789429991
