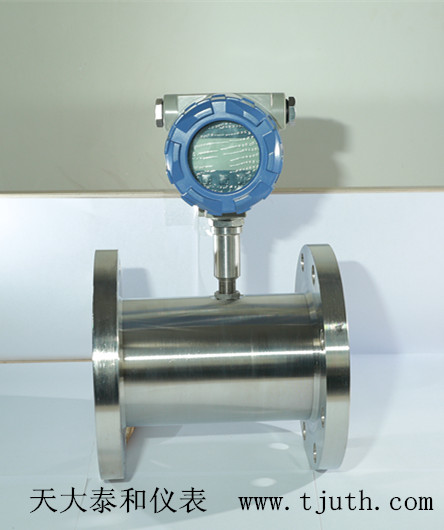

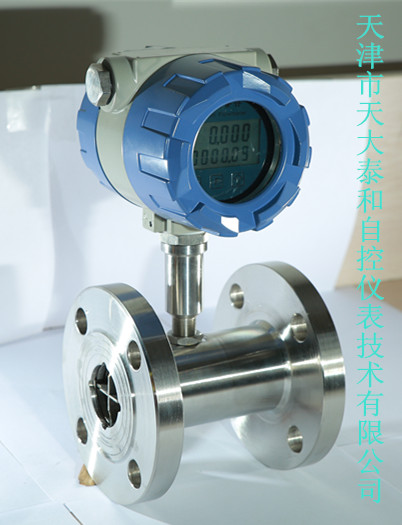

节水流量计工作原理：
节水流量计内部原件：
节水流量计参数：
|
|
LWGY□ |
□ |
□ |
说 明 |
|
类 型 |
LWGY |
|
|
基本型：12VDC供电，脉冲信号输出，高电平≥8V、 低电平≤0.8V。 |
|
LWGYA |
|
|
远传変送型：24VDC供电，4~20mA两线制信号输出。 |
|
|
LWGYB |
|
|
现场显示型：内置锂电池供电，液晶显示瞬时和累积流量。 |
|
|
LWGYC |
|
|
显示变送型：24VDC供电，液晶显示瞬时和累积流量，4~20mA 两线制信号输出。 |
|
|
公 称 通 径 |
4 |
|
4mm，流量范围0.04~0.25m3/h |
|
|
6 |
|
6mm，流量范围0.1~0.6m3/h |
||
|
10 |
|
10mm，流量范围0.2~1.2m3/h |
||
|
15 |
|
15mm，流量范围0.4~4m3/h |
||
|
20 |
|
20mm，流量范围0.7~7m3/h |
||
|
25 |
|
25mm，流量范围1~10m3/h |
||
|
32 |
|
32mm，流量范围1.5~15m3/h |
||
|
40 |
|
40mm，流量范围2~20m3/h |
||
|
50 |
|
50mm，流量范围4~40m3/h |
||
|
65 |
|
65mm，流量范围7~70m3/h |
||
|
80 |
|
80mm，流量范围10~100m3/h |
||
|
100 |
|
100mm，流量范围20~200m3/h |
||
|
150 |
|
150mm，流量范围30~300m3/h |
||
|
200 |
|
200mm，流量范围80~800m3/h |
||
|
精度 等级 |
A |
精度0.5级 |
||
|
B |
精度1级 |
|||
节水流量计特点：
传感器主体材质：304不锈钢；
◆叶轮材质：2Cr13；
◆DN4-DN40口径螺纹连接传感器的工作压力为6.3Mpa；
◆DN15-DN80口径法兰连接传感器的工作压力为2.5Mpa；
◆DN100-DN200口径法兰连接传感器的工作压力为1.6Mpa；
◆DN4—DN10口径的传感器带有前后直管段、过滤器（Y字型）；
◆可测介质温度：-20～＋80℃；
◆可测介质粘度：＜5×10-6m2/s；
