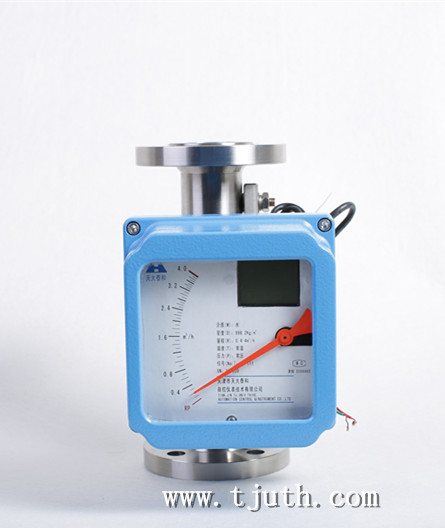

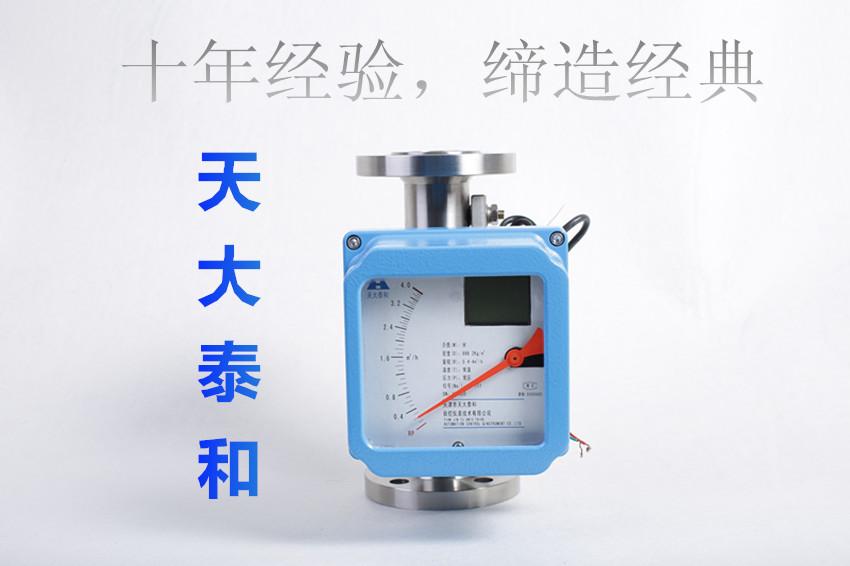

衬PTFE型金属管浮子流量计
1、衬PTFE型金属管浮子流量计尺寸：
2、衬PTFE型金属管浮子流量计口径：
口径
DN15
DN25
DN40
DN50
DN65
DN80
DN100
DN125
DN150
W2
206
220
235
242
252
265
280
300
320
3、衬PTFE型金属管浮子流量计安装：
4、衬PTFE型金属管浮子流量计参数：
测量范围
水(20℃)
2.5～140000 L/h
空气(0.1013 MPa，20℃)
0.11～4000 m3/h
量程比
标准型: 10:1
特殊规格的流量计需另选
仪表口径
DN15～DN150
精度等级
1级、1.5级
压力等级
1.6MPa、2.5MPa、4.0MPa
大于4.0MPa订货与生产商协商
介质温度
普通型
-80℃~+450℃
衬PTFE型
0℃~+80℃
环境温度
-40℃~+85℃
连 接
普通型：法兰连接1.6MPa、2.5MPa、4.0MPa，参照标准HG20592-97
卫生型：快装卡箍1"、2"、21/2"、3"、4" ，参照标准ISO2852-93
特殊规格根据用户要求而定
电气连接
M20×1.5、1/2"NPT
管体及浮子材质
基本型
不锈钢（1Cr18Ni9Ti）
耐腐型
316材质
PTEE
聚四氟乙烯衬里
特种型材
根据用户要求而定
防护等级
IP65
防爆等级
隔爆
ExdIICT6 Gb
介质粘度
DN15
< 5 mPa·S
DN25~DN150
< 50 mPa·S
供电方式
3.6V 电池供电
DC 24V
仪表高度
250mm
信号输出
4-20mA
通信方式
HART
5、衬PTFE型金属管浮子流量计特点：
1 .对前后直管段要求不高。
2. 计算机辅助设计，针对用户工况逐台制造，实时指示管道流量。
3 .逐台标定，精确度高。
4 .工作可靠，维护量小，寿命长。
5. 多种转换器选择。
6 .4-20mA电流信号输出。
7 .带HART通信方式。
8. 多种技术认证保证质量。
