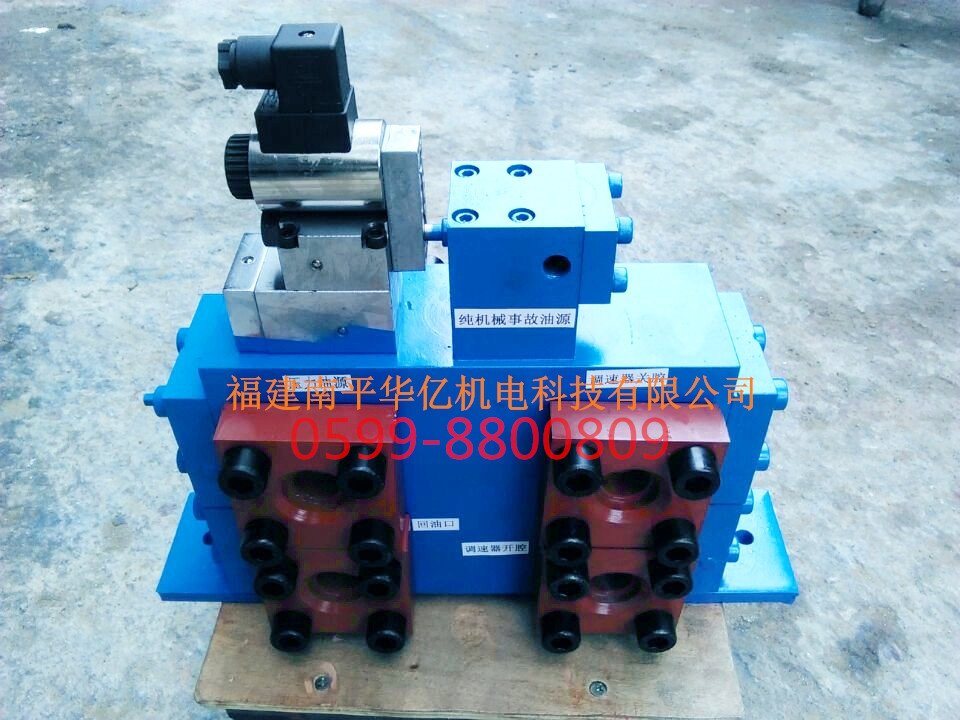

HGZ-40阀门组合控制阀
一、 用途：
阀门组合控制阀作为水轮机组进水口蝶阀的开启与关闭之用。柜内元件和系统各个操作元
件二次保护回路电源和油压设备的压力油，按照所规定的操作程序进行自动操作，并发出指示蝶阀开启或关闭位置的信号。
二、 基本数据：
1、 最大工作油压：4.0MPa。
2、 最大工作水压：1.0MPa。
3、 操作电源：DC220V。
4、 安装尺寸：580×340（4-Φ14）。
5、 净重：120Kg。
三、 结构特点：
本阀系高新技术产品，由美国引进技术的插装阀组合而成，机电一体化，结构合理，性能可靠，操作方便。
动作说明：
1、 蝶形阀开启
（1） 当具备下列条件时，允许进行蝶阀开启
a、 水轮机在停机状态，导叶（或喷针）未打开。
b、 蝶形阀活门前后水压近似相等。（在有压差情况不允许大于30%）。
当上述条件具备后，操作蝶阀控制开关发出开阀令，各元件动作程序如下：
（2） 旁通阀开启，当蜗壳（或喷针输水管）中的压力与阀前压力近似相等时，差压控制器CYK按整定值发出信号，电磁阀3DT得电动作，锁定拔出；1DT得电动作，旁通阀开启；使电磁配压阀5DT动作，压力油通入HF四通阀，四通阀切换，压力油进入蝶形阀接力器开启腔，使蝶阀开启。
当蝶阀全开时，51KFJ闭合，2DT得电，旁通阀关闭；KD得电，阀开启信号灯明亮；（同时，4DT得电，电磁阀换向，锁定投入）。
2、 蝶形阀的关闭
当操作蝶阀控制开关发出关阀令后，各元件动作如下：（电磁配压阀3DT得电动作，锁定拔出），6DT得电电磁阀左行，HF四通阀动作，压力油进入蝶阀接力器关闭腔，蝶阀关闭。同时，4DT得电，电磁阀换向，锁定投入。
蝶形阀的开启和关闭均可通过电磁配压阀的操作手柄和按钮进行手动操作，其开关过程均与自动时相同。
