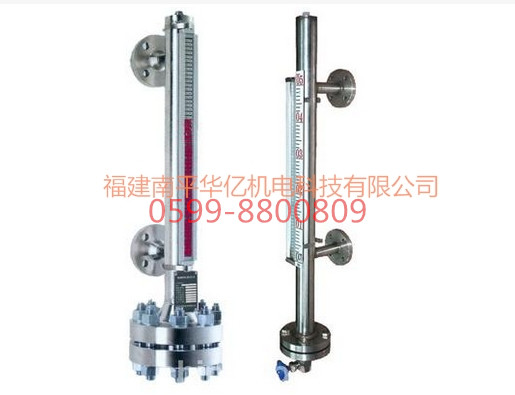

40、 UXJ磁珠液位信号器 CFY磁翻板液位计
一、产品介绍
UXJC系列磁翻柱液位计是可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大。配上TD0620磁记忆传感器实现液位报警、控制开关，可实现液位的上、下限报警和控制；配上TD0311型磁控变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。
二、结构原理
UXJC液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮筒也随之升降，浮筒内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
三、适用范围
适用于水、火发电站和石化等其它工业部门用于测量容器内液体介质（油、水）的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
四、技术参数
1、测量范围：150~2000mm，可按用户要求提供各种量程L尺寸及连接法兰。
2、工作压力：0.6、1、2.5、4、6.3Mpa。
3、环境温度: -5～70℃。
4、精确度:±10mm。
5、介质密度: 0.4～1.2g/cm3
6、环境振动：频率≤25Hz 振幅≤0.5mm
7、介质粘度: ≤0.4Pa.s
