上海戎钛阀门制造有限公司是【Z41X弹性座封闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

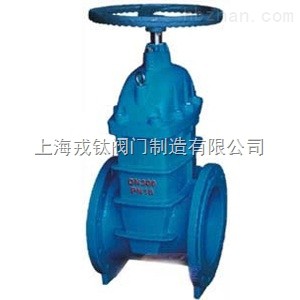

Z41X弹性座封闸阀，弹性座封闸阀也称软密封闸阀，弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O"形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
结构特点
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O"形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
弹性座封闸阀 主要性能参数
|
压力等级 |
1.0MPa、1.6MPa、2.5MPa |
|
阀体耐压 |
1.5MPa、2.4MPa、3.75MPa |
|
密封试验 |
1.1MPa、1.76MPa、2.75MPa |
|
工作温度 |
0～80℃ |
|
适用介质 |
水、油、蒸气等 |
主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
球墨铸铁 |
8 |
止推垫 |
锡青铜 |
|
2 |
闸板 |
球墨铸铁外覆EPDM |
9 |
轴套 |
锡青铜 |
|
3 |
螺栓 |
镀锌 |
10 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
11 |
轴盖 |
球墨铸铁 |
|
5 |
阀盖 |
球墨铸铁 |
12 |
防尘罩 |
NBR |
|
6 |
阀杆 |
不锈钢 |
13 |
手轮 |
铸铁 |
|
7 |
“O"形密封圈 |
NBR |
14 |
紧固螺母 |
镀锌 |
主要外形尺寸
|
型号 |
公称口径DNmm |
L |
D1 |
D |
Z-Φd |
H |
||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
|
RVC(H)X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
|||
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
|||
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
|||
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
|||
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
|||
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
||
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
|
Z41X弹性座封闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
