上海ZFW耐磨组合式矿浆阀销售
- 价 格：
面议 /
件
- 供 应 地：上海上海市
- 发布公司：上海戎钛阀门制造有限公司
- 产品型号：齐全
- 品 牌：戎钛阀门
- 发布日期：2015/12/2 12:54:55
- 联系人QQ：310723999
详细说明

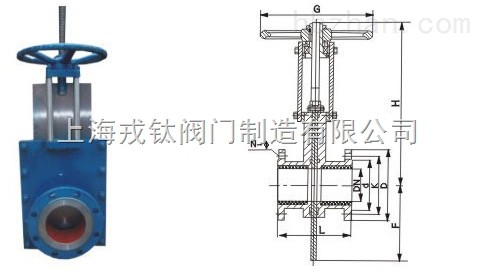

ZFW耐磨组合式矿浆阀
ZFW耐磨组合式矿浆阀
上海戎钛阀门制造有限公司是【ZFW耐磨组合式矿浆阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
ZFW耐磨组合式矿浆阀 详细资料：
一、矿浆阀产品概述：
耐磨组合式矿浆阀克服了常规的平板闸阀仅输送单一介质（油或水）的缺点，在全开、全关时具有良好的密封性，是一种高技术、高质量、液体阻力小，结构简单，工作可靠的新型阀门。被广泛应用于矿山、电厂、冶金、化工等部门的颗粒物料的浆体输送中，尤其在中高压浆体管道上，是浆体管道上理想的更新换代阀门。由闸板和左右密封板组成了三片阀动密封副，全部易损件都集中在左右密封板，当需要更换其中零件时，只是拆开左右阀板，便可方便更换，解决了颗粒泥浆阀闸板穿孔，零件损坏后拆装不便的问题。
二、 矿浆阀主要特点及性能：
1、结构合理，操作方便，使用寿命长。
2、具有较好的耐磨、耐压性能。
3、可以实现远距离电控与液压控制。
4、易损部位可快速折换。装配方便。维护费用低，经济效益高。
5、避免了“啃圈"现象发生。
6、密封可靠，密封间隙调整方便。无跑冒滴漏现象。
7、在浆体输送系统中无沉积。
三、矿浆阀主要技术参数：
产品型号:ZFW43X、ZFW943X、ZFW743X
阀体：WCB、碳钢、铸钢、不锈钢
闸板：2Cr13或CF8或耐磨钢板
公称通径：DN50-1000mm
公称压力：1.6MPa-10MPa
适用温度：≤120℃
适用介质：矿浆、砂浆，渣水混合物等
ZFW耐磨组合式矿浆阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
ZFW耐磨组合式矿浆阀
阀门技术快讯：
一种智能阀门控制的太阳能吸热系统
本发明提供了一种太阳能吸热系统，所述热利用设备设置在与太阳能热水器系统的管路并联设置，其中与太阳能热水器系统的管路连通的热利用设备的进水管路和出水管路上都设置阀门，位于进水管路和出水管路之间的与热利用设备并联的太阳能热水器系统的管路上设置阀门。本发明提供一种自动控制的太阳能吸热系统，提高太阳能的吸热能力。
一种太阳能吸热系统，包括太阳能热水器和热利用装置，所述太阳能热水器包括集热器，所述集热器用于吸收太阳能的热量以加热太阳能热水器中的水，所述集热器为金属集热管，金属集热管包括金属基管，所述金属基管的外表面依次覆盖防腐层和吸热层，其特征在于所述热利用设备设置在与太阳能热水器系统的管路并联设置，其中与太阳能热水器系统的管路连通的热利用设备的进水管路和出水管路上都设置阀门，位于进水管路和出水管路之间的与热利用设备并联的太阳能热水器系统的管路上设置阀门。
ZFW耐磨组合式矿浆阀
本公司其他产品：
堆焊连接固定式铸钢球阀详细信息：
一、堆焊连接固定式铸钢球阀介绍
二、堆焊连接固定式铸钢球阀技术规范
设计标准Design Standard GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验Test＆Inspection JB/T 9092 GB/T 19627 API 598 API 6D
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
三、堆焊连接固定式铸钢球阀主要零件材质
序号
No 零件名称
Part name 材质 Material
GB ASTM
1 左右体Bonnet WCB A216-WCB
2 螺柱Bolt 35CrMoA A193-B7
3 螺母Nut 35 A194-2H
4 底盖
Bottom Cover 25 A105
5 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
6 下阀杆Stem 1Cr13 A182-F6a
7 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
8 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
9 阀体Body WCB A216-WCB
10 排污堵头
Blow down stopple 25 A105
11 注脂阀
Grease injection valve 组合件
Assembled 组合件
Assembled
12 弹簧Spring 60Si2Mn InconelX-750
13 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
14 阀座Seat 25 A105
15 密封圈
Sealing ring PTFE PTFE
16 球体Ball WCB+ENP A216-WCB+ENP
17 上阀杆Stem 1Cr13 A182-F6a
18 键Key 45 AISI C 1045
19 填料垫
Packing seat 2Cr13 A276-420
20 填料
Packing 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee
21 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
22 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee
23 阀盖Cover 25 A105
24 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
25 填料压盖Gland WCB A216-WCB
26 支架Yoke WCB A216-WCB
27 连接套
Connection set 45 AISI C 1045
固定式球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN1.6MPa CLASS 150
DN mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
NPS In 1 11月4日 11月2日 2 2月21日 3 4 5 6 8 10 12 14 16 18
150LB 法兰Flange L - - - 178 191 203 229 356 394 457 533 610 686 762 864
1.6MPa 法兰Flange L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864
对焊 Butt Welding L1 - - - 216 241 283 305 381 457 521 559 635 762 838 914
手动 Hand – Operated H - - - 107 125 152 178 300 330 - - - - - -
W - - - 230 400 400 450 700 750 - - - - - -
Kg - - - 9.5 15 19 33 58 93 - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H - - - - - - - - - 398 495 580 625 670 698
W - - - - - - - - - 600 600 800 800 800 800
型号Type - - - - - - - - - B B C C D D
Kg - - - - - - - - - 160 180 240 390 510 750
气动 Air – Operating H - - - 269 379 398 479 552 666 804 839 972 1127 1459 1529
H1 - - - 174 248 258 322 395 457 595 630 728 883 1154 1224
L1 - - - 89 148 148 287 287 378 378 378 530 530 680 680
L2 - - - 181 257 257 287 287 278 378 378 530 530 680 680
型号Type - - - AG09 AG13 AG13 AW13 AW13 AW17 AW17 AW17 AW20 AW20 AW28 AW28
Kg - - 17 38 42.1 53 95.3 105 208 255 409 518 838 1067
电动 Electric Driving H - - - - - - - - 554 600 652 761 771 831 921
H1 - - - - - - - - 337 382 435 480 520 580 670
W - - - - - - - - 200 200 200 280 280 280 305
型号Type - - - - - - - - SMC-04 +H0BC SMC-04 +H0BC SMC-04 +H1BC SMC-04 +H1BC SMC-03 +H2BC SMC-03 +H2BC SMC-00 +H3BC
Kg - - - - - - - - 127 210 270 420 535 862 1100
固定式铸钢球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN2.5、4.0MPa CLASS 300
DN mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
NPS In 1 11月4日 11月2日 2 2月21日 3 4 5 6 8 10 12 14 16 18
300LB 法兰Flange L - - - 216 241 283 305 381 403 502 568 648 762 838 914
2.5MPa 法兰Flange L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914
4.0MPa 法兰Flange L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914
对焊 Butt Welding L1 - - - 216 241 283 305 381 403 502 568 648 762 838 914
手动 Hand – Operated H - - - 107 125 152 178 300 330 - - - - - -
W - - - 230 400 400 600 700 800 - - - - - -
Kg - - - 21 42.5 52.9 92 145 182 - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H - - - - - - - - - 398 495 580 625 670 698
W - - - - - - - - - 600 600 800 800 800 800
型号Type - - - - - - - - - B B C C D D
Kg - - - - - - - - - 278 500 733 1029 1418 1592
气动 Air – Operating H - - - 269 379 452 579 595 595 736 942 994 1188 1280 1480
H1 - - - 209 248 295 322 286 286 527 698 750 883 975 1080
L1 - - - 148 148 287 287 378 378 378 530 530 680 680 680
L2 - - - 181 257 287 287 378 378 378 530 530 680 680 680
型号Type - - - AG13 AG13 AW13 AW13 AW17 AW17 AW17 AW20 AW20 AW28 AW28 AW28
Kg - - 21 42.5 52.7 78 107 130 220 280 450 570 920 1140
电动 Electric Driving H - - - - - - - - 554 600 652 761 771 831 921
H1 - - - - - - - - 337 382 435 480 520 580 670
W - - - - - - - - 200 200 200 280 280 280 305
型号Type - - - - - - - - SMC-04 +H0BC SMC-04 +H1BC SMC-04 +H1BC SMC-03 +H2BC SMC-03 +H2BC SMC-00 +H3BC SMC-00 +H3BC
Kg - - - - - - - - 142 240 320 475 590 1050 1200
固定式球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN6.4MPa CLASS400
DN mm 50 65 80 100 150 200 250 300 350 400 500
NPS In 2 2月21日 3 4 6 8 10 12 14 16 20
400LB 法兰Flange L 292 330 356 406 495 597 673 762 826 902 1054
6.4MPa 法兰Flange L 292 356 406 495 597 673 762 826 902 1054
对焊 Butt Welding L1 292 330 356 406 495 597 673 762 826 902 1054
手动 Hand – Operated H 108 155 197 - - - - - - - -
W 230 400 400 - - - - - - - -
Kg 25 45 60 - - - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H - - - 235 300 374 445 512 550 615 810
W - - - 600 600 800 800 800 800 800 800
型号Type - - - B C C C D D DA DB
Kg - - - 66 145 250 540 780 1000 1300 3400
气动 Air – Operating H 269 - 519 636 728 839 1014 1120 1225 1480 1480
H1 209 - 295 322 386 527 698 750 883 1080 1080
L1 148 - 287 287 378 378 530 530 680 680 680
L2 257 - 287 287 378 378 530 530 680 680 680
型号Type AG13 - AW13 AW13 AW17 AW20 AW20 AW28 AW28 C1-355 C1-355
Kg 33.6 - 55.3 81 133.6 237 480 760 1050 1400 2300
电动 Electric Driving H - - - - 554 600 652 761 771 831 943
H1 - - - - 337 382 480 520 594 632 770
W - - - - 200 200 200 280 280 280 305
型号Type - - - - SMC-04+H1BC SMC-04+H1BC SMC-03+H2BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-1+H5BC
Kg - - - - 154 240 495 793 1125 1610 2410
固定式铸钢球阀Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN10.0MPa CLASS600
DN mm 50 65 80 100 150 200 250 300 350 400 450 500
NPS In 2 2月21日 3 4 6 8 10 12 14 16 18 20
600LB 法兰Flange L 292 330 356 432 559 660 787 838 898 991 1092 1194
10.0MPa 法兰Flange L 292 330 356 432 559 660 787 838 898 991 1092 1194
对焊 Butt Welding L1 292 330 356 432 559 660 787 838 898 991 1092 1194
手动 Hand – Operated H 108 155 197 - - - - - - - - -
W 400 650 650 - - - - - - - - -
Kg 31 54 62 - - - - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H - - - 235 300 374 445 512 550 615 750 810
W - - - 600 600 800 800 800 800 800 800 800
型号Type - - - B C C D D DA DA DB DC
Kg - - - 113 253 485 758 1067 1083 1525 2095 2638
气动 Air – Operating H 269 - 519 636 728 839 1014 1120 1224 1374 - 1490
H1 209 - 295 479 519 595 770 810 1004 1154 - 1210
L1 148 - 987 287 378 530 530 680 1445 1445 - 1665
L2 257 - 287 287 378 530 530 680 1445 1445 - 1665
型号Type AG13 - AW13 AW13 AW17 AW20 AW20 AW28 C1-355 C1-355 C2-490
Kg 225 - 325 656 927 1350 1660 1820 2130 2550 - 3500
电动 Electric Driving H - - - 600 652 761 771 831 921 943 1123
H1 - - - - 382 480 520 594 632 670 770 850
W - - - - 200 200 280 280 280 305 305 305
型号Type - - - - SMC-04+H1BC SMC-03+H2BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC
Kg - - - - 930 1410 1620 1910 2200 2600 2950 3620
固定式球阀Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN15.0MPa CLASS900
DN mm 50 65 80 100 150 200 250 300 350 400 450 500
NPS In 2 2月21日 3 4 6 8 10 12 14 16 18 20
900LB 法兰Flange L 368 419 381 457 610 737 838 965 1029 1130 1219 1321
对焊 Butt Welding L1 368 419 381 457 610 737 838 965 1029 1130 1219 1321
手动 Hand – Operated H 217 241 259 - - - - - - - - -
W 650 650 650 - - - - - - - - -
Kg 48 55 85 - - - - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H - - - 297 364 394 502 572 675 762 866 894
W - - - 600 800 800 800 800 800 800 800 800
型号Type - - - B - C D D DA DB DC DD
Kg - - - 145 360 580 1010 1510 1450 2150 2820 4200
气动 Air – Operating H 519 - 728 842 1014 1120 1124 1374 1490 1615 1760 1760
H1 295 - 519 595 770 815 1004 1154 1210 1335 1410 1410
L1 287 - 378 530 530 680 1455 1455 1665 1665 1960 1960
L2 287 - 378 530 530 680 1455 1455 1665 1665 1960 1960
型号Type AW17 - AW17 AW20 AW20 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C2-490
Kg 340 - 520 760 1120 1420 1780 2050 2350 3150 3840 4580
电动 Electric Driving H - - - 600 761 771 831 921 943 1123 1218 1328
H1 - - - 382 520 594 632 670 770 850 945 1055
W - - - 200 280 280 280 305 305 305 400 400
型号Type - - - SMC-04+H1BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-4+H7BC
Kg - - - 780 1110 1410 1820 2150 2400 3210 3950 4620
固定式铸钢球阀Q(3、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN25.0MPa CLASS1500
DN mm 50 65 80 100 150 200 250 300 350 400 450 500
NPS In 2 2月21日 3 4 6 8 10 12 14 16 18 20
法兰Flange L 368 419 470 546 705 832 991 1130 1257 1384 1537 1664
对焊 Butt Welding L1 368 419 470 546 705 832 991 1130 1257 1384 1537 1664
手动 Hand – Operated H 217 241 259 - - - - - - - - -
W 650 650 650 - - - - - - - - -
Kg 45 56 82 - - - - - - - - -
涡轮蜗 杆传动 Worm Gear Operated H 217 241 259 297 364 475 578 696 761 831 900 950
W 600 600 600 600 800 800 800 800 800 800 800 800
型号Type A A B B C D D DA DB DC DD DH
Kg 50 72 97 198 480 820 1500 2250 2850 4070 6195 9075
气动 Air – Operating H 519 728 842 1014 1120 1124 1374 1490 1615 1760 1760 1760
H1 295 519 595 770 815 1004 1154 1210 1335 1410 1410 1410
L1 287 378 530 530 680 1455 1455 1665 1665 1960 1960 1960
L2 287 378 530 530 680 1455 1455 1665 1665 1960 1960 1960
型号Type AW17 AW17 AW17 AW20 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C2-490 C3-600
Kg 345 425 560 820 1150 1480 1890 2150 2430 3220 3990 4950
电动 Electric Driving H - - 652 761 771 831 921 943 1123 1218 1328 1458
H1 - - 480 520 594 632 670 770 850 945 1055 1135
W - - 200 280 280 280 305 305 305 400 400 600
型号Type - - SMC-04+H1BC SMC-04+H1BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-3+H6BC
Kg - - 625 810 1150 1450 1890 2165 2440 3280 4150 5120
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①堆焊连接固定式铸钢球阀产品名称与型号；②堆焊连接固定式铸钢球阀口径；③堆焊连接固定式铸钢球阀是否带附件以便我们的为您正确选型；④堆焊连接固定式铸钢球阀的使用压力；⑤堆焊连接固定式铸钢球阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
上海戎钛阀门制造有限公司是一家集研制、开发生产和销售阀门的专业厂家，主要产品有：PZ673H气动刀型闸阀,Q361F全焊接球阀,200X减压稳压阀,D671X气动对夹式蝶阀,ZJHP气动单座调节阀等。
公司位于上海市奉贤工业园，拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
公司以国际大都市---上海为依托，充分利用区域和行业优势，引进国际先进的管理经验和科技，积极提升企业综合实力，扩大市场占有率，形成了以蝶阀、耐腐蚀阀门、球阀、水力控制阀、高温高压电站阀、调节阀、通用阀门等60多个系列近千个产品格局。产品公称通径为1/4"-80"（DN6-2600mm）压力级0.1MPa-32.0MPa、工作温度-196-595℃。 公司现已开发生产的有闸阀、球阀、蝶阀、截止阀、止回阀、电磁阀、旋塞阀、针型阀、隔膜阀、调节阀、节流阀、减压阀、分配阀、三通阀、疏水阀、清管阀、放空阀、排污阀、排气阀等高中低压阀门。阀门主体材料：碳钢、不锈钢、铬钼钢、双相钢、合金钢、超低碳不锈钢、蒙乃尔及特殊用钢，广泛应用于建筑、市政、给排水、制药、造纸、暖通、消防、电力、冶金、石化、燃气以及城建配套等行业。
上海戎钛阀门制造有限公司坚持贯彻质量第一、用户至上、诚信为本的经营方针，以可用性、可信性、可靠性的三性为目标，创建“戎钛”一流品牌，以优秀的质量、优惠的价格、优良的售后服务为国家经济建设服务。公司本着一切为客户服务的宗旨，与各方用户携手共创辉煌，满腔热情地迎接新的挑战，创造更美好的未来。
