过滤器完整性测量仪

过滤器完整性测量仪 性能参数：

电源/功率 170-240V AC, 50/60Hz；100W

 大操作压力 7999 mbar

 低进气压力 3000 mbar

外型尺寸 500(长) x200（宽）x 180(高)

测试范围 测试压力：500-6900mbar

测试精度 灵敏度：± 1.0 mbar?；???

气泡点：        ±60 mbar?；

操作条件 环境温度：0℃?~ +50℃；

相对湿度：      10-80%

测试耗时 基本泡点测试：2 min±2min；  ??

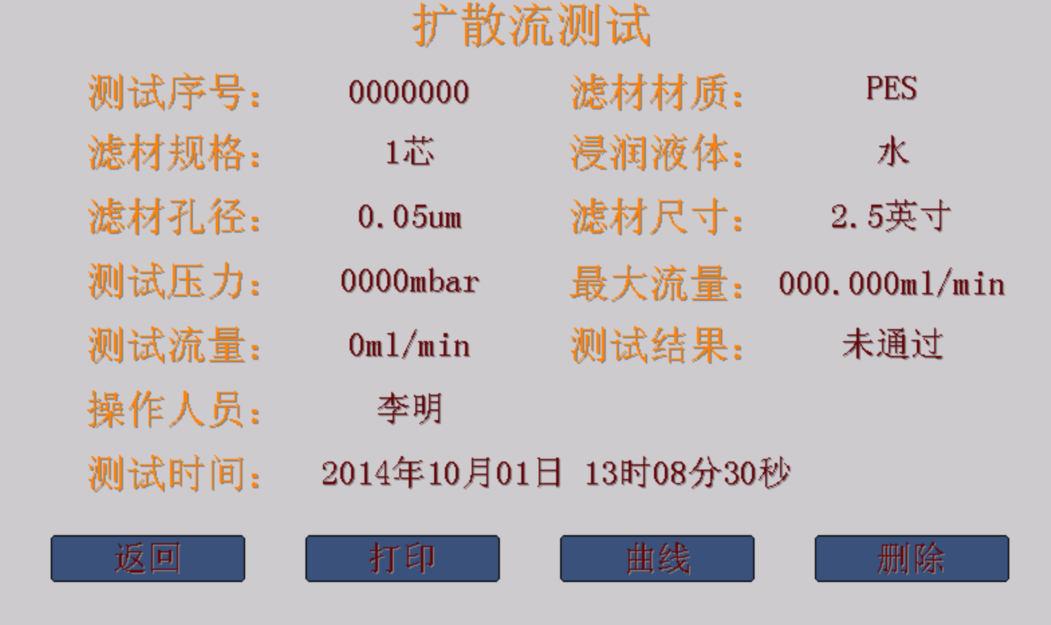

扩散流测试：    7±2min；

水浸入流量测试：7±2min；

系统气密性：    3±1min；

打印功能 中文/英文打印，打印测试条件、测试结果、测试曲线；

历史记录功能 32G存储空间，保存数据100万条

显示屏 尺寸：  5.7寸；32位；触摸屏

语言选项 中文/英文

完整性检测的目的

1、滤芯制造商

—认证

—生产质量控制

2、滤芯用户

—确认滤芯级别

—确认滤芯正确安装

—确认滤芯未受损坏

—确认滤芯符合制造规格

—确认此滤芯和那些经制造商认证的滤芯一样

—工艺认证文件

—批 记录文件

机内大容量存贮空间，可存贮 50 组测试结果及 50 组测试参数。过滤器完整性的全部操作测 试过程仅在过滤器的上游进行，对过滤器的下游无污染，尤其适用于除菌过滤器的检测。

气泡点法

当多孔膜材料被合适的浸润液完全湿润后，由于液体的表面张力和相应毛细管张力的作用， 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差，要克服毛细管压力将孔道中的液体 赶走而冒出气泡，气体的压差必须增大到某一值ΔP，这个压差值就称为气泡点，其计算公式如 式 1。式 1 表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

ΔP=K4σ cosθ / D

（ 式 1）

其中： ΔP—压差（达因/厘米 2），气泡点值

σ—浸润液的表面张力（达因/厘米）

θ—滤膜与浸润液的接触角

D—孔径（厘米）

K—孔形系数（因为真实的滤膜上的孔不是圆柱形）

滤膜完整性测试仪，滤膜完整性检测仪，滤膜完整性测量仪

起泡点测试仪，起泡点检测仪，起泡点测量仪，泡点仪完整性测试仪

气泡点测试仪，气泡点检测仪，气泡点测量仪

滤芯气泡点测试仪，滤芯气泡点检测仪，滤芯气泡点测量仪

滤器合格，自动退出功能

滤膜 / 折叠滤芯作为一种耗材，它有自己的使用寿命，但是合理的使用会使它们的生命周期大大延长。出于对客户滤膜的保护和提高生产中的使用效率（即缩短测试时间），专门增加了“测试合格后，自动退出”功能，这也是国内第一家实现这项功能的仪器。

水侵入保压法

这种方法是为测试疏水型筒式滤芯所设计的。目前用前几种方法测试时，对此类滤芯都使用醇类浸润滤膜。由于醇类的使用会带来健康和可燃性引起的安全性问题，而用水浸入法测试时只使用去离子水/注射用水（DI/WFI）级别的水，且滤膜不会被湿透，意味着在原理上这是一种极 吸引力的测试方法。

水侵入保压法的原理是在干燥清洁的疏水性膜上加上水压，表面张力和毛细管张力使水被排斥，当逐渐升高压力到一定值，水被压过膜上 大孔，此压力值被称为水侵入压力， 当所加水压略低于水侵入压力值，并隔绝上游体积，保持一定时间，使系统稳定，然后测量压力衰减值，将测量值与规定值比较就能判断滤器的完整性，这种方法称为水侵入保压法。 水侵入压力值与膜的孔径、膜的疏水性、水的纯度、水的温度、膜的洁净度、膜的干燥度等有关，影响的因素较多，在实践中要实现这种测试的重现性是很困难的。因此这种方法可作滤器的粗检，如果水侵入保压法通过，滤器可以使用，如果通不过则用扩散流或保压法进一步进行 验证。 若需进一步的技术支持，请与本公司联系。

产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

保修承诺：我司对本次协议供货有效期内所提供的所有产品保质期 ，有效期内所提供的产品，提供正常工作日全天侯服务，终身技术服务支持。

响应时间：保修期内，产品若发生故障，在接到贵公司报修后，24小时内帮客户解决问题。

产品价格承诺 1、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以 优惠的价格提供给贵方。 2、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

售后服务保证

公司实力保障：本公司有完善的售后服务体系;

服务体系：作为设备供应商本公司对本次招标所提供的产品提供保障体系： 当设备出现故障，必要时将派 的专业技术员在规定时间内上门维修或寄修，产生的运费由本公司承担。
