泡点仪完整性测试仪

1、电源线   1根

2、操作手册   1本

3、打印纸   1卷

4、气管   数米

泡点仪完整性测试仪  测试更方便，人机界面更友好

在人机界面方面做了大量工作，首先每个工作界面的下边都有醒目的操作提示，用户可根据提示内容完成所有操作项目。其次，仪器设计了“ 后测试条件自动保存”功能，这样，如果用户每次测试的都是相同规格的滤器，就可以使用“一键到底”（即在选择某一项测试功能后，一直按下仪器面板上的确定键，仪器就能按照上次测试时输入的参数进行检测）实现过滤器完整性测试，大大简化了工作人员的操作程序。

浸润滤材

滤芯或滤膜测试前，必须用合适的浸润液完全浸润，才能进行后续操作。用户可根据现场 实际情况选择以下两种方法中的一种。

1.冲洗浸润

1)准备好合适洁净的浸润液，亲水性滤材（如聚醚砜膜，尼龙膜，混合纤维素膜等）可 用纯水，疏水性滤材（如聚四氟乙烯膜等）可用醇类（乙醇、异丙醇等）。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可用工艺溶液进行湿润。对于 可进行完整性测试的滤材，过滤器制造商会提供完整性测试的数据及条件，对此项若 有疑问，可向本公司或向滤芯或滤膜的供应商咨询。

2)将滤膜或滤芯装入外壳（装膜片时必须用镊子或戴手套，以免手上油脂影响滤膜湿润性能）后，充入湿润液并使其流动，充液时要保证外壳内气体全部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4) 冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

 2. 浸泡浸润

1) 同上 1）。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其完全浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后，从容器中拿出滤膜或滤芯，沥去多余的浸润液，将滤膜或滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后测试前必须用室温水将其冷却至室温，以免产生测试误差。

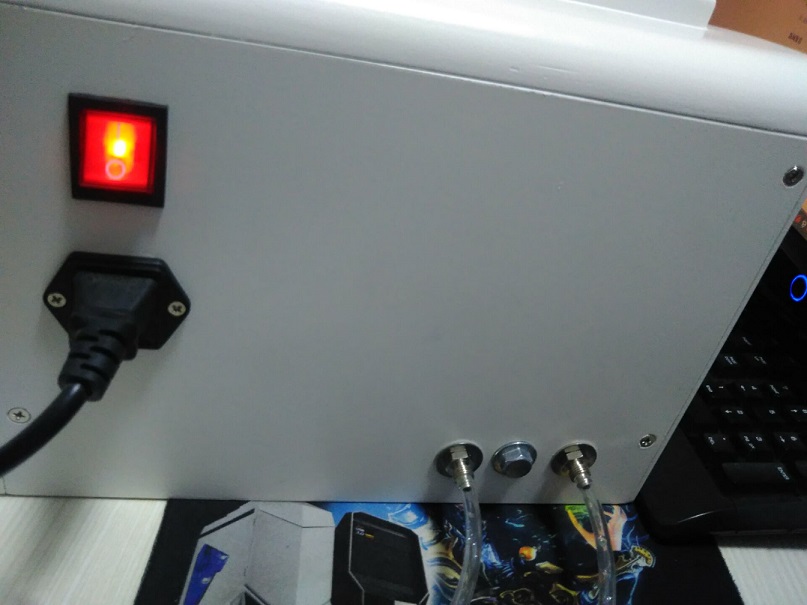

背板介绍

1、 电源开关，控制整台仪器的电源供给。

2、 电源插座，提供 220V 交流电源。

3、 保险丝。

4、 进气接头。

5、 出气管接头。

6、 放气接头

扩散流

扩散流与压力衰减值之间存在以下对应关系：

D =·ΔP V / T·Pa

（式 2）

其中：D—扩散流值 （毫升/分 ml/min）

ΔP—压力衰减值（mbar）

V—上游体积（毫升 ml）

T—测试时间（分 min）

Pa—大气压力（1013 mbar）

测得一段时间内的压力衰减值，再测得上游封闭体积后，通过以上公式就可计算得出扩散流值。

气泡点法

当多孔膜材料被合适的浸润液完全湿润后，由于液体的表面张力和相应毛细管张力的作用， 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差，要克服毛细管压力将孔道中的液体 赶走而冒出气泡，气体的压差必须增大到某一值ΔP，这个压差值就称为气泡点，其计算公式如 式 1。式 1 表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

ΔP=K4σ cosθ / D

（ 式 1）

其中： ΔP—压差（达因/厘米 2），气泡点值

σ—浸润液的表面张力（达因/厘米）

θ—滤膜与浸润液的接触角

D—孔径（厘米）

K—孔形系数（因为真实的滤膜上的孔不是圆柱形）

测试范围广

完整性测试仪的测量范围非常广泛，从平板过滤器到多芯的桶式过滤器，从囊式过滤器到呼吸器都能进行测试。而且仪器本身所具有的高分辨率信号分析处理模块，保证了在测量大过滤面积滤器的完整性时，能把误差减少到 小。与同类某些品牌在第三方做对比测试时， 测试仪器在重复测量 5 芯 20 寸、 PES 滤芯的完整性时，其测试速度和测试结果的一致性，远远优于对方仪器。

技术参数：

1．电源/功率 170-240V AC, 50/60Hz；100W

2． 大操作压力 7999 mbar

3． 低进气压力 3000 mbar

4．外型尺寸 500(长) x200（宽）x 180(高)

5．测试范围 测试压力：500-6900mbar

6．测试精度 灵敏度：± 1.0 mbar ；   气泡点：±60 mbar ；

7．操作条件 环境温度：0℃ ~ +50℃；  相对湿度：10-80%

8．测试耗时 基本泡点测试：2 min±2min；    扩散流测试7±2min；

水浸入流量测试7±2min；  系统气密性：3±1min；

9．打印功能 中文/英文打印，打印测试条件、测试结果、测试曲线；

10．历史记录功能 32G存储空间，保存数据100万条

11．显示屏 尺寸：5.7寸；32位；触摸屏

12．语言选项 中文/英文

采用 5.7″带背光数字液晶显示屏；

中文菜单及提示，实时显示测试数 据和曲线，并可打印测试结果及测试曲线，以便监控测试全过程，帮助分析滤膜及过滤系统的性 能；

售后服务

（1）免费送货到用户  的地点，免费指导安装、培训及调试。

（2）产品质保期：自安装正常使用日起一年；

（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.
