滑动摩擦磨损试验机  精度Precision:

1、速度精度：1%

2、负荷精度：0.5%

3、摩擦力矩精度：1%

4、计数器精度：1S

5、传感器测量精度：1% FS

Precision:

1. Speed precision: 1%

2. Load precision: 0.5%

3. The precision of friction moment: 1%

4. Counter precision: 1S

5. Sensor measurement accuracy: 1% FS

滑动摩擦磨损试验机 主要配置及附件：（计算机控制）

1、试验主机一台

2、高精度扭矩传感器一只

3、计算机数据采集卡一块

4、计算机一台（品牌）

5、彩色激光喷墨打印机一台

6、计算机控制软件一套

7、4Kg 砝码两件（备用一套）

8、标准磨擦环四件（备用两件）

9、产品使用说明书一份

10、产品合格证

11、产品装箱单一份

12、整机重量：约87 公斤

Main configuration and accessories: (computer control)

1. A test host

2. A high precision torque sensor

3. One piece of computer data acquisition card

4. One computer (brand)

5. A color laser inkjet printer

6. A set of computer control software

7, two 4Kg weights (a spare set)

8, four standard friction ring (two spare)

9. One copy of the product instructions

10. Product qualification certificate

11. Packing a single part of the product

12, the weight of the whole machine: about 87 kilograms

技术参数：

1、试样尺寸： 30mm×7mm×6mm； sample size: 30mm x 7mm x 6mm;

2、转动速度： ≤200 转/分（可调）；rotation speed: less than 200 turn / points (adjustable);

3、负荷： (20KG)196N ± 0.1%,可增至(40KG)392N；load: (20KG) 196N + 0.1%, which can be increased to (40KG) 392N;

4、摩擦环尺寸：≥￠40×10mm ，倒角≥0.5×45°，外圆表面与内圆同心度偏差≤0.01；the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5、摩擦环材质：45 号钢；friction ring material: No. 45 steel;

6、摩擦力矩： 0—4N.m；friction torque: 0 - 4N.m;

7、砝码重量：4KG 砝码十件，1KG 砝码十件，可实现重量叠加功能；weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superPOSTTTION function.

8、精度：速度精度≤1%；负荷精度≤0.5%；摩擦力矩精度≤1%；计数器精度≤1S；传感器测量精度≤1%F。accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9、配件parts：

试验主机一台；Test host one;

高精度扭矩传感器一只；High precision torque sensor one;

计算机数据采集卡一块；A piece of computer data acquisition card;

计算机控制系统一套；A set of computer control systems;

标准摩擦环二件；Two standard friction rings;

使用说明书一份；One copy of the instructions;

产品合格证一份；A copy of the product certificate;

产品装箱单一份。A single copy of the packing of the products

橡胶的磨耗主要有三种形式：

1.磨损磨耗：粗糙表面上凸出的尖锐粗糙物不断切割，刮擦

2.疲劳磨耗：硫化胶表面受周期性压缩，剪切，拉伸等形变作用

3.卷曲磨耗：光滑表面接触时硫化胶表面的微凹凸不平的地方发生变形。

结果计算

1、单个试样的结果计算

1.1本标准以磨痕度来表征磨损量。测量三点，取平均值，各点之差不得大于1毫米。在需要时，也可用体积磨损表示磨损量。

体积磨损V（厘米的3次方）可用式（1）计量：

适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

试验报告

试验报告应包括下列内容：

A.塑料名称、规格、牌号、生产厂；

B.试样的制备方法，摩擦表面状况，测定的试样个数；

C.环境温度、温度及状态调节条件；

D.圆环材质、硬度、光洁度和外径尺寸；

E.试验负荷；

F.试验结果：磨痕宽度或体积磨损及摩擦系数的测定结果；

G.试验日期、人员。

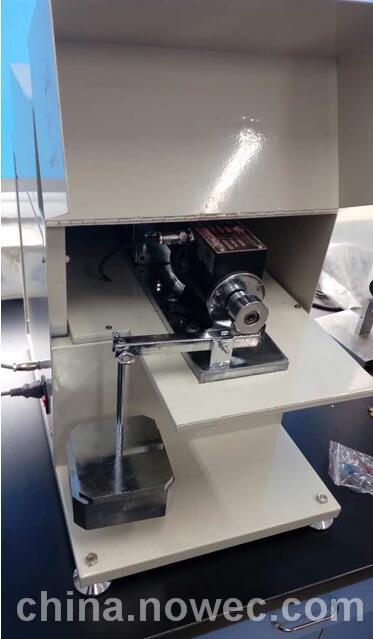

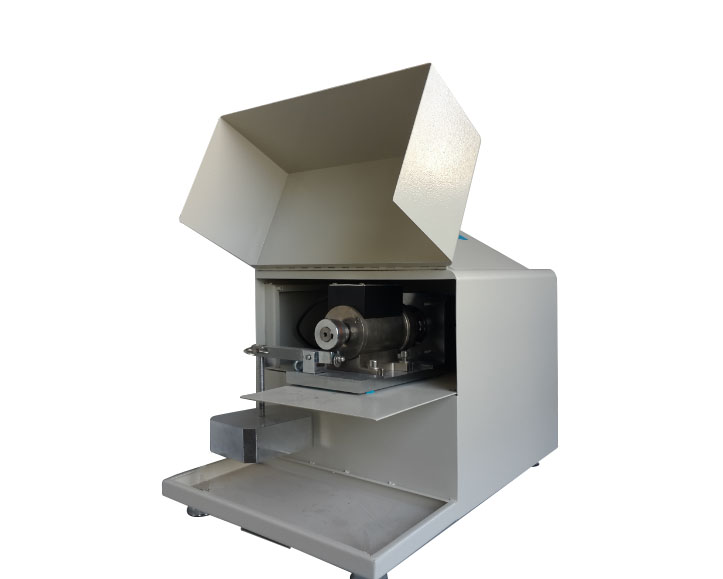

摩擦磨损试验机主要由试验主机及智能控制系统两大部分构成，通过微机控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间曲线，并可以随意设定试验次数，显示当前试验数值

试验步骤

1、圆环应清除油污，贮存于干燥缸内以防生锈。

2、试样经状态调节后用感量为0.1毫克的分析天平称取其质量（M1）。

3、把试样装进夹具，摩擦面用角尺校正并使它与圆环的交线外于试样正中。装好摩擦力矩记录纸，开机校好零点。

4、再次用乙醇、丙酮等不与塑料起作用的溶剂仔细清除试样和圆环上的油污，此后不准再用手接触试样和圆环的表面。

5、平稳地加荷至选定的负荷值。

6、对磨2小时后停机卸负荷，取下试样和圆环，清理试样表面后，用精度不低于0.02毫米的量具测量磨痕宽度，或在试验环境下存放1小时后称取试样质量（m2)。

7、读取摩擦力矩值。

试样要求

试样表面平整，无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。每组试样不少于3个。

符合标准：GB/T 3960-1983 塑料滑动摩擦磨损试验方法 GB/T 9141.8-1999 柔性石墨板材滑动摩擦系数测试方法

温度和速度的影响

1.橡胶的摩擦性能具有明显的粘弹特征

2.摩擦系数是温度和速度的函数，在某一速度和温度下出现极大值

3.磨耗，一般来说，温度升高会使磨耗量增大，随着温度的降低，在玻璃化温度附近，磨耗量达到最小值，然后重新上升。

售后服务

（1）免费送货到用户 的地点，免费指导安装、培训及调试。

（2）产品质保期：自安装正常使用日起一年；

（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.

司承诺：

1.购机前，我们专门派技术人员为您设计的流程和方案

2.购机后，将免费指派技术人员为您调试安装

3.整机保修一年，产品终身维护
