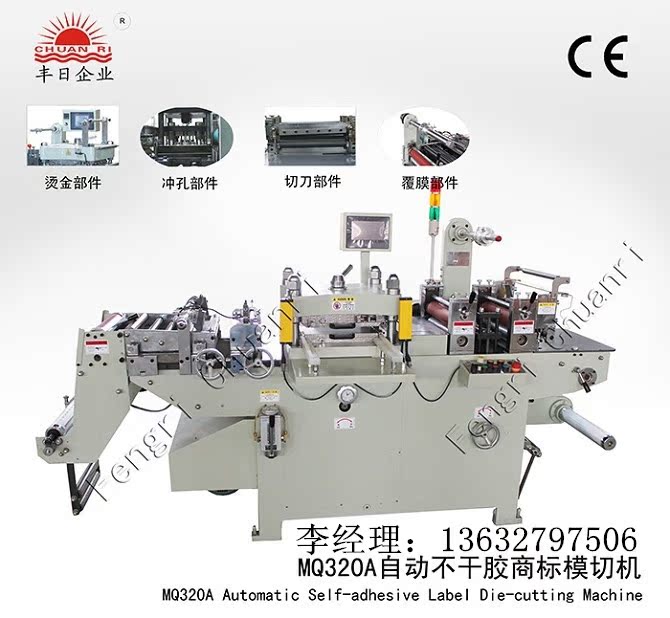

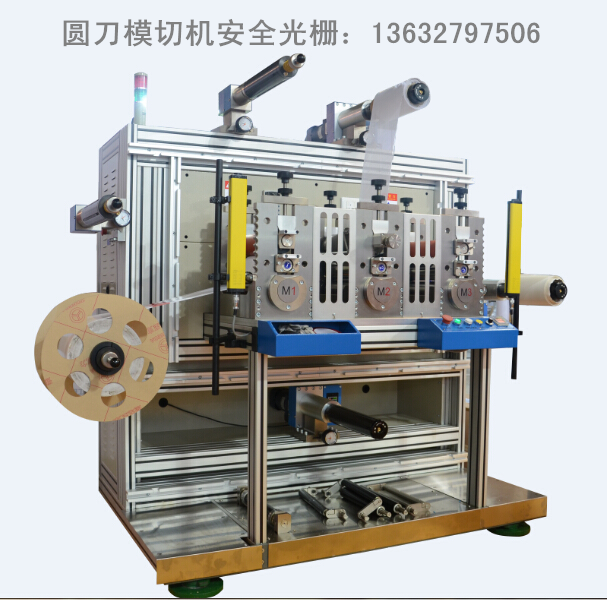

模切机安全防护专用安全光栅，意普生产厂家专业生产安全光幕，厂商优惠批发价联系电话：李经理13632797506 QQ：2850388061 欢迎您的来电咨询，我们专业解答（意普兴安全光栅使用有保障的安全器件和技术，一个失效不会导致安全功能的丧失。安全功能永远存在。）适合于各类模切机的安全防护，圆刀模切机，全自动高速模切机，半自动模切机，冲床模切机和需要多面保护的安全光栅，安全光幕。

ELG1

ELG2

ELG3

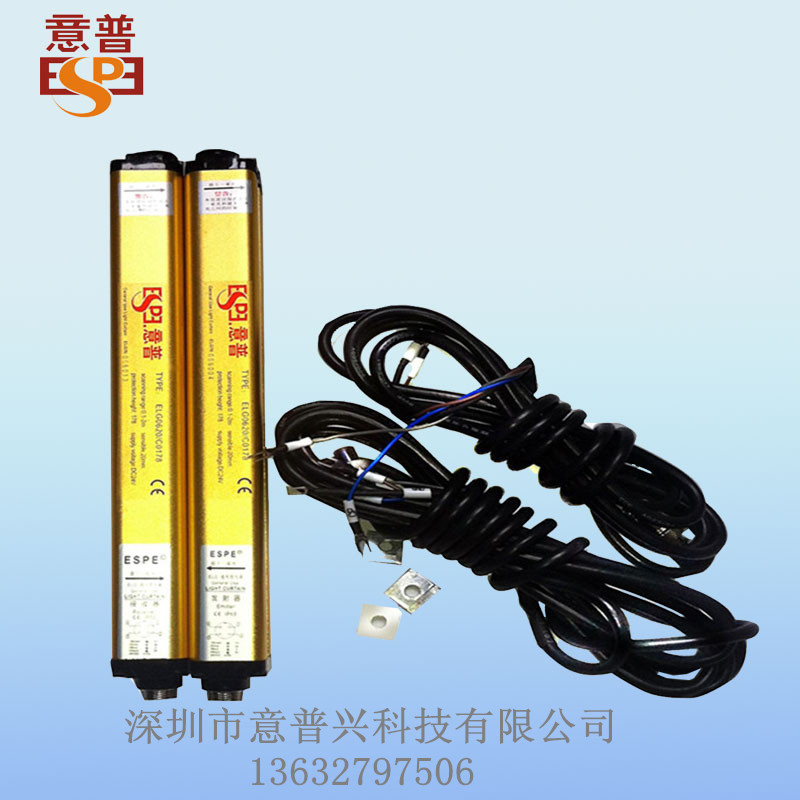

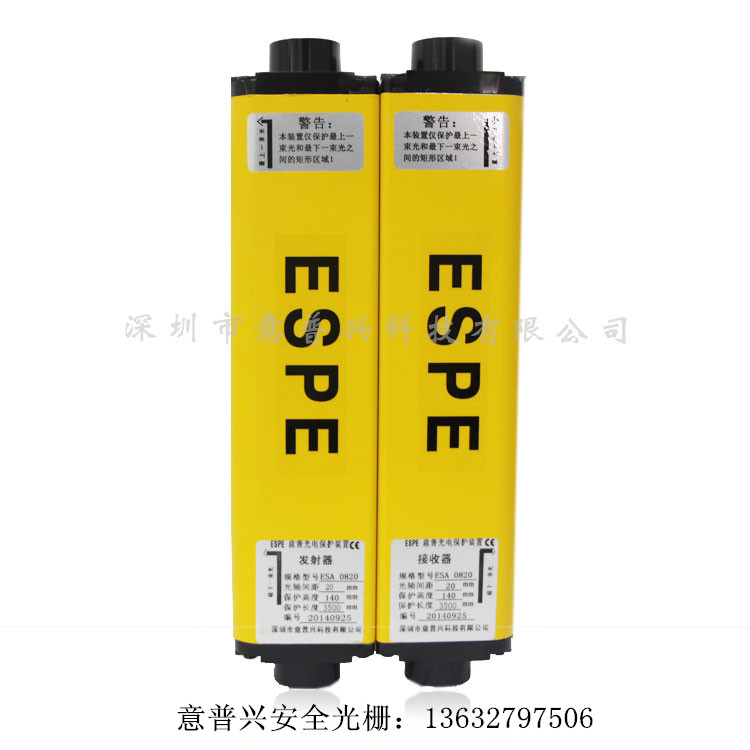

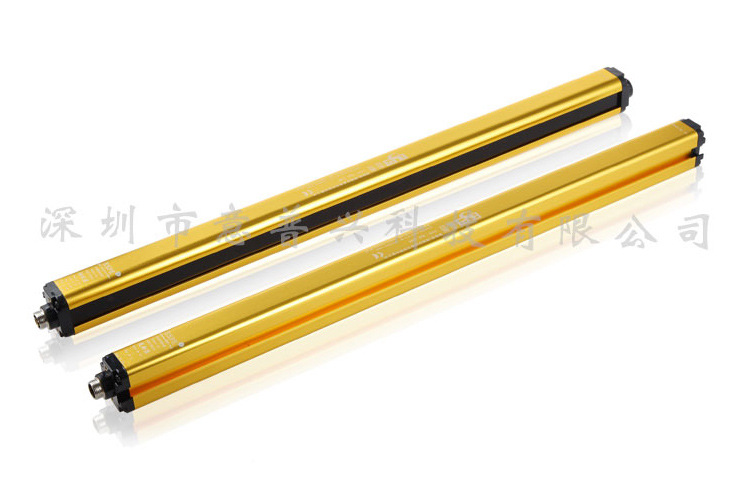

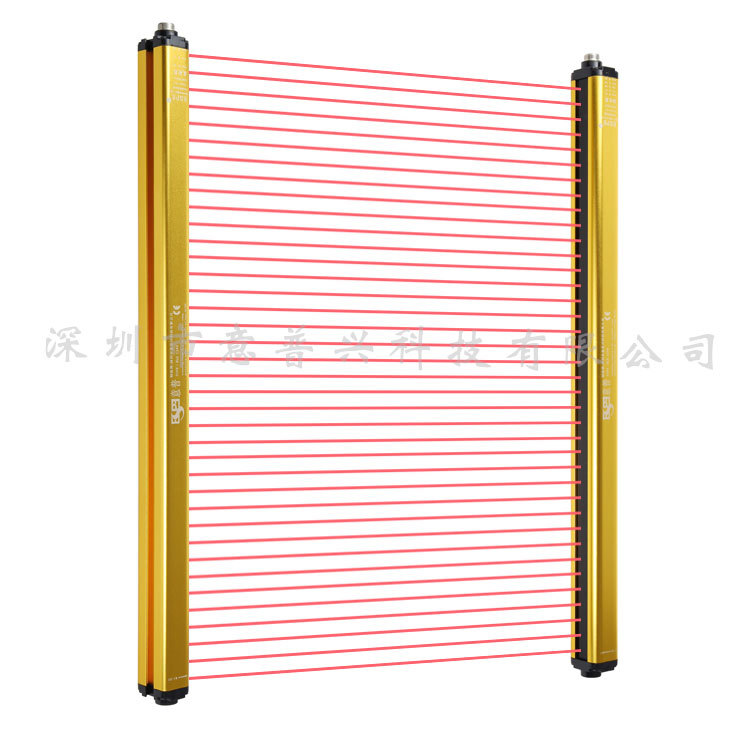

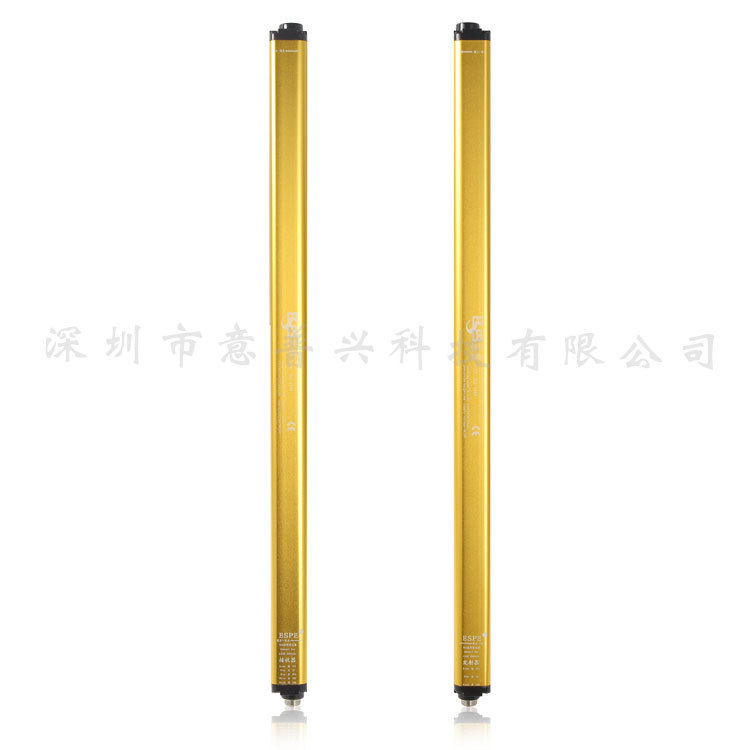

ELG系列安全光栅外形小巧，精度高，具有很强的信号发射和接受能力。其控制原理是发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，并将光幕的通断信号通过内部电路处理，直接输出低电平（通光时）或高电平（挡光时），通过传输线接到PLC或报警器报警电路。实现设备停止或发出安全报警。

1.外形小巧，尺寸仅35*27.5mm

2.安装方式灵活、简便。

3.光点循环自检，提升设备安全性。

4.光栅自带晶体管输出（PNP/NPN),

5.进口老化设备保护产品的质量安全稳定。

6.具有防水功能。

undefined

注：

1.客户可根据需求选择支架，该系列产品支架标配为L1；

2.标准配置信号电缆线2m, 3m各一条；

3.可根据客户需求选配(包括线加长、更换安装方式等）；

4.电源电压24V/380V可定制。

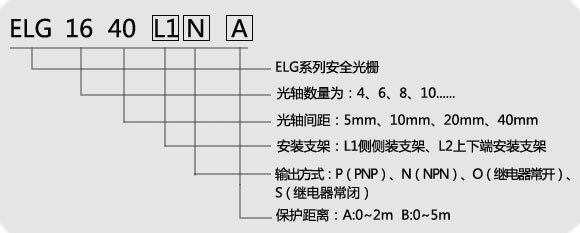

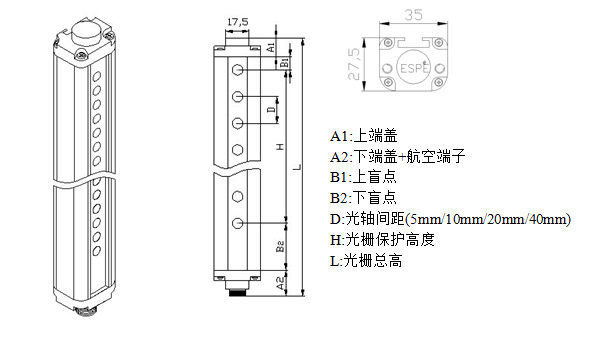

ELG系列选型规格说明

undefined

ELG系列选型表

光轴间距（5mm)				光轴间距（10mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
16	75	152.5	ELG1605	8	70	140	ELG0810
24	115	192.5	ELG2405	12	110	180	ELG1210
32	155	232.5	ELG3205	16	150	220	ELG1610
40	195	272.5	ELG4005	20	190	260	ELG2010
48	235	312.5	ELG4805	24	230	300	ELG2410
56	275	352.5	ELG5605	28	270	340	ELG2810
64	315	392.5	ELG6405	32	310	380	ELG3210
72	355	432.5	ELG7205	36	350	420	ELG3610
80	395	472.5	ELG8005	40	390	460	ELG4010
88	435	512.5	ELG8805	44	430	500	ELG4410
96	475	552.5	ELG9605	48	470	540	ELG4810
104	515	592.5	ELG10405	52	510	580	ELG5210
112	555	632.5	ELG11205	56	550	620	ELG5610
120	595	672.5	ELG12005	60	590	660	ELG6010
128	635	712.5	ELG12805	64	630	700	ELG6410

光轴间距（20mm)				光轴间距（40mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
4	60	140	ELG0420	4	120	200	ELG0440
6	100	180	ELG0620	6	200	280	ELG0640
8	140	220	ELG0820	8	280	360	ELG0840
10	180	260	ELG1020	10	360	440	ELG1040
12	220	300	ELG1220	12	440	520	ELG1240
14	260	340	ELG1420	14	520	600	ELG1440
16	300	380	ELG1620	16	600	680	ELG1640
18	340	420	ELG1820	18	680	760	ELG1840
20	380	460	ELG2020	20	760	840	ELG2040
22	420	500	ELG2220	22	840	920	ELG2240
24	460	540	ELG2420	24	920	1000	ELG2440
26	500	580	ELG2620	26	1000	1080	ELG2640
28	540	620	ELG2820	28	1080	1160	ELG2840
30	580	660	ELG3020	30	1160	1240	ELG3040
32	620	700	ELG3220	32	1240	1320	ELG3240
