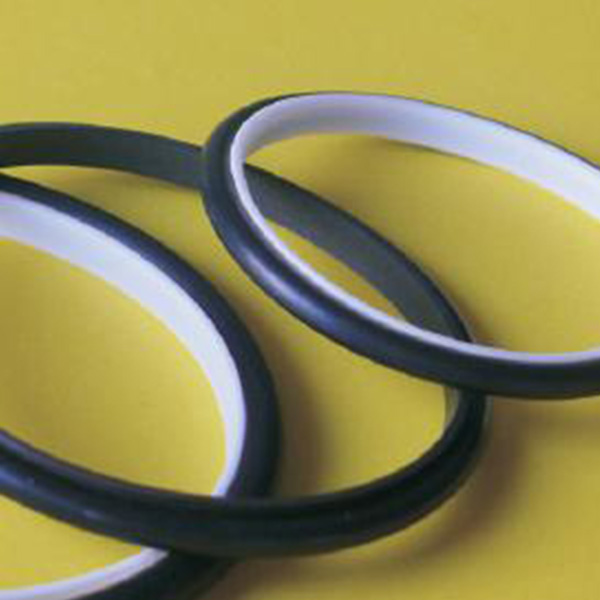

由一个PTFE滑环和一个作为预紧元件的橡胶0型圈组成。是一种用于轻型或中型工业液压 系统或气动设备的轴用双向往复 密封件。
工况条件
| 速度 | 压力范围 | 温度范围 | 介质 | 标准材料 |
| 15 m/s | 0-40 Mpa | -60X> +200X： (取决于0型圈材质） | 通用石油基液压油、水乙二醇 液压油，油-水乳化型液压油 | PTFE、NBR、 FKM |
安装尺寸
| 轴径dh9 | 沟槽直径 | 沟槽宽度 | 圆角 | 径向间隙S max | O形圈截面 | ||||
| 标准规格 | 轻型 | 重型 | D H9 | L+0.2 | r | 10 Mpa | 20 Mpa | 40 Mpa | 62 |
| 3-7.9 | 8-18.9 | - | d+4.9 | 2.2 | 0.4 | 0.3 | 0.2 | 0.15 | 1.78 |
| 8-18.9 | 19-37.9 | - | d+7.3 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
| 19-37.9 | 38-199.9 | 8-18.9 | d+10.7 | 4.2 | 1 | 0.4 | 0.25 | 0.2 | 3.53 |
| 38-199.9 | 200-255.9 | 19-37.9 | d+15.1 | 6.3 | 1.3 | 0.5 | 0.3 | 0.2 | 5.33 |
| 200-255.9 | 256-649.9 | 38-199.9 | d+20.5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 256-649.9 | 650-999.9 | 200-255.9 | d+24 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 650-999.9 | >1000.0 | 256-649.9 | d+27.3 | 9.5 | 2.5 | 0.7 | 0.5 | 0.3 | 8.4 |
| >1000 | - | 650-999.9 | d+38 | 13.8 | 3 | 1 | 0.7 | 0.6 | 12 |
