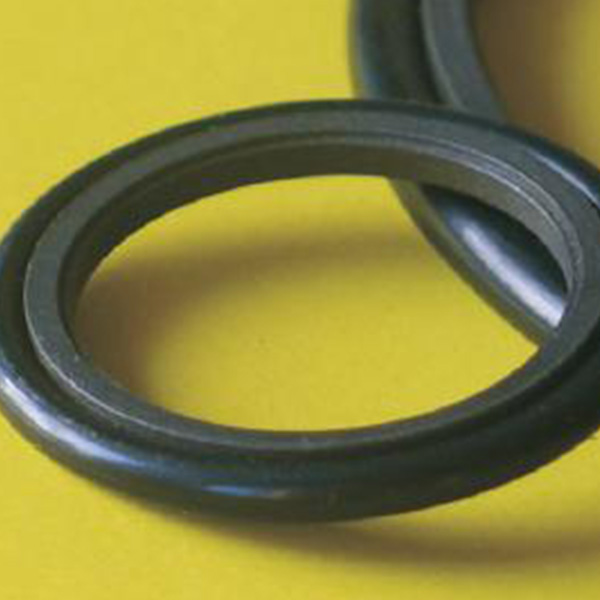

由—PTFE耐磨环和一个作为预紧元件的橡胶0型圈组成。是一种可承受高压、低压或交变 压力的轴用双向作用的往复密封 件。
工况条件
| 速度 | 压力范围 | 温度范围 | 介质 | 标准材料 |
| 15 m/s | 0-40 Mpa | -60X> +200X： (取决于0型圈材质） | 通用石油基液压油、水乙二醇 液压油，油-水乳化型液压油 | PTFE、NBR、 FKM |
安装尺寸
| 轴径dh9 | 沟槽直径 | 沟槽宽度 | 圆角 | 径向间隙S max | O形圈截面 | ||||
| 标准规格 | 轻型 | 重型 | D H9 | L+0.2 | r | 10 Mpa | 20 Mpa | 40 Mpa | 62 |
| 3-7.9 | 8-18.9 | - | d+4.9 | 2.2 | 0.4 | 0.3 | 0.2 | 0.15 | 1.78 |
| 8-18.9 | 19-37.9 | - | d+7.3 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
| 19-37.9 | 38-199.9 | 8-18.9 | d+10.7 | 4.2 | 1 | 0.4 | 0.25 | 0.2 | 3.53 |
| 38-199.9 | 200-255.9 | 19-37.9 | d+15.1 | 6.3 | 1.3 | 0.5 | 0.3 | 0.2 | 5.33 |
| 200-255.9 | 256-649.9 | 38-199.9 | d+20.5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 256-649.9 | 650-999.9 | 200-255.9 | d+24 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 650-999.9 | >1000.0 | 256-649.9 | d+27.3 | 9.5 | 2.5 | 0.7 | 0.5 | 0.3 | 8.4 |
| >1000 | - | 650-999.9 | d+38 | 13.8 | 3 | 1 | 0.7 | 0.6 | 12 |
规格表
| 订货号 | 轴径 | 沟槽直径 | 沟槽宽度 |
| dh9 | DH9 | L+0.2 | |
| GRT 0040 | 4 | 8.9 | 2.2 |
| GRT 0060 | 6 | 10.9 | 2.2 |
| GRT 0080 | 8 | 15.3 | 3.2 |
| GRT 0100 | 10 | 17.3 | 3.2 |
| GRT 0120 | 12 | 19.3 | 3.2 |
| GRT 0140 | 14 | 21.3 | 3.2 |
| GRT 0150 | 15 | 22.3 | 3.2 |
| GRT 0160 | 16 | 23.3 | 3.2 |
| GRT 0180 | 18 | 25.3 | 3.2 |
| GRT 0190 | 19 | 29.7 | 4.2 |
| GRT 0200 | 20 | 30.7 | 4.2 |
| GRT 0220 | 22 | 32.7 | 4.2 |
| GRT 0250 | 25 | 35.7 | 4.2 |
| GRT 0280 | 28 | 38.7 | 4.2 |
| GRT 0300 | 30 | 40.7 | 4.2 |
| GRT 0350 | 35 | 45.7 | 4.2 |
| GRT 0400 | 40 | 55.1 | 6.3 |
| GRT 0420 | 42 | 57.1 | 6.3 |
| GRT 0450 | 45 | 60.1 | 6.3 |
| GRT 0500 | 50 | 65.1 | 6.3 |
| GRT 0550 | 55 | 70.1 | 6.3 |
| GRT 0600 | 60 | 75.1 | 6.3 |
| GRT 0650 | 65 | 80.1 | 6.3 |
| GRT 0700 | 70 | 85.1 | 6.3 |
| GRT 0750 | 75 | 90.1 | 6.3 |
| GRT 0800 | 80 | 95.1 | 6.3 |
| GRT 0850 | 85 | 100.1 | 6.3 |
| GRT 0900 | 90 | 105.1 | 6.3 |
| GRT 0950 | 95 | 110.1 | 6.3 |
| GRT 1000 | 100 | 115.1 | 6.3 |
| GRT 1050 | 105 | 120.1 | 8.1 |
| GRT 1300 | 130 | 145.1 | 6.3 |
| GRT 1500 | 150 | 165.1 | 6.3 |
| GRT 1800 | 180 | 195.1 | 6.3 |
| GRT 2000 | 200 | 220.5 | 8.1 |
| GRT 2500 | 250 | 270.5 | 8.1 |
| GRT 3000 | 300 | 324 | 8.1 |
| GRT 3500 | 350 | 374 | 8.1 |
| GRT 4000 | 400 | 424 | 8.1 |
| GRT 4500 | 450 | 474 | 8.1 |
| GRT 5000 | 500 | 524 | 8.1 |
| GRT 5500 | 550 | 574 | 8.1 |
| GRT 6000 | 600 | 624 | 8.1 |
| GRT 6500 | 650 | 678 | 9.5 |
| GRT 7000 | 700 | 728 | 9.5 |
| GRT 7500 | 750 | 778 | 9.5 |
| GRT 8000 | 800 | 828 | 9.5 |
| GRT 8500 | 850 | 878 | 9.5 |
| GRT 9000 | 900 | 928 | 9.5 |
| GRT 9500 | 950 | 978 | 9.5 |
| GRT 10000 | 1000 | 1038 | 13.8 |
| GRT 11000 | 1100 | 1138 | 13.8 |
| GRT 13000 | 1300 | 1338 | 13.8 |
| GRT 15000 | 1500 | 1538 | 13.8 |
