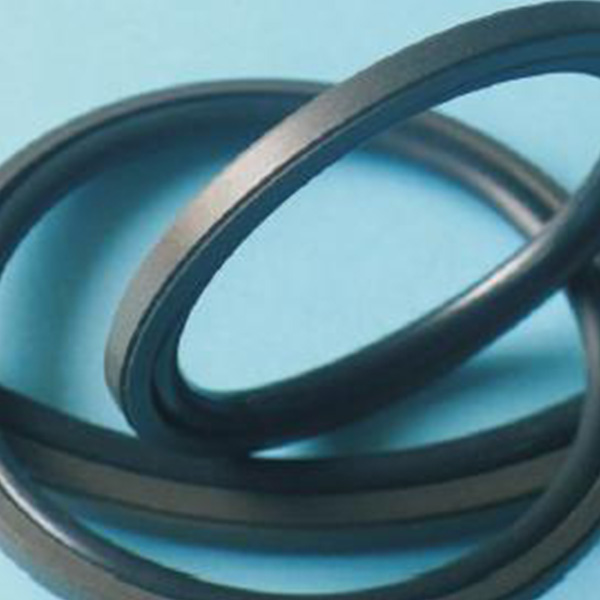

工况条件
|
速度 |
压力范围 |
温度范围 |
介质 |
标准材料 |
|
15 m/s |
0~60 Mpa |
-30*C +2001C (取决于0形圈材质） |
石油基液压油、难燃液压液、 环保安全液压液（生物油）、 水和其它 |
PTFE、NBR、 FKM |
| 缸径DH9 | 沟槽直径 | 沟槽宽度 | 圆角 | 径向间隙S max | 0形圈截面 | ||||
| 标准规格 | 轻型 | 重型 | dh9 | L+0.2 | r | 10 Mpa | 20 Mpa | 40 Mpa | d2 |
| 8-14.9 | 15-39.9 | - | D-4.9 | 2.2 | 0.4 | 0.3 | 0.2 | 0.15 | 1.78 |
| 15-39.9 | 40-79.9 | - | D-7.5 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
| 40-79.9 | 80-132.9 | 15-39.9 | D-11.0 | 4.2 | 1 | 0.4 | 0.25 | 0.2 | 3.53 |
| 80-132.9 | 133-329.9 | 40-79.9 | D-15.5 | 6.3 | 1.3 | 0.5 | 0.3 | 0.2 | 5.33 |
| 133-329.9 | 330-669.9 | 80-132.9 | D-21.0 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 330-669.9 | 670-999.9 | 133-329.9 | D-24.5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 6.99 |
| 670-999.9 | ≥ 1000 | 330-669.9 | D-28.0 | 9.5 | 2.5 | 0.7 | 0.5 | 0.3 | 8.4 |
|
≥ 1000 |
- | 670-999.9 | D-38.0 | 13.8 | 3 | 1 | 0.7 | 0.6 | 12 |
| 订货号 | 缸径 | 沟槽直径 | 沟槽宽度 |
| DH9 | dh9 | L+0.2 | |
| GNT 0200 | 20 | 12.5 | 3.2 |
| GNT 0250 | 25 | 17.5 | 3.2 |
| GNT 0300 | 30 | 22.5 | 3.2 |
| GNT 0350 | 35 | 27.5 | 3.2 |
| GNT 0380 | 38 | 30.5 | 3.2 |
| GNT 0400 | 40 | 29 | 4.2 |
| GNT 0450 | 45 | 34 | 4 2 |
| GNT 0500 | 50 | 39 | 4.2 |
| GNT 0550 | 55 | 44 | 4.2 |
| GNT 0600 | 60 | 49 | 4.2 |
| GNT 0650 | 65 | 54 | 4.2 |
| GNT 0700 | 70 | 59 | 4.2 |
| GNT 0750 | 75 | 64 | 4.2 |
| GNT 0800 | 80 | 64.5 | 6.3 |
| GNT 0900 | 90 | 74.5 | 6.3 |
| GNT 0950 | 95 | 79.5 | 6.3 |
| GNT 1000 | 100 | 84.5 | 6.3 |
| GNT1100 | 110 | 94.5 | 6.3 |
| GNT 1200 | 120 | 104.5 | 6.3 |
| GNT 1300 | 130 | 114.5 | 6.3 |
| GNT 1400 | 140 | 119 | 8.1 |
| GNT 1500 | 150 | 129 | 8.1 |
| GNT 1600 | 160 | 139 | 8.1 |
| GNT 1700 | 170 | 149 | 8.1 |
| GNT 1800 | 180 | 159 | 8.1 |
| GNT 2000 | 200 | 179 | 8.1 |
| GNT 2200 | 220 | 199 | 8.1 |
| GNT 2500 | 250 | 229 | 8.1 |
| GNT 2800 | 280 | 259 | 8.1 |
| GNT 3000 | 300 | 279 | 8.1 |
| GNT 3200 | 320 | 299 | 8.1 |
| QNT3500 | 350 | 325.5 | 8.1 |
| GNT 3800 | 380 | 355.5 | 8.1 |
| GNT 4000 | 400 | 375.5 | 8.1 |
| GNT 4200 | 420 | 395.5 | 8.1 |
| GNT 4500 | 450 | 425.5 | 8.1 |
| GNT 4800 | 480 | 455.5 | 8.1 |
| GNT 5000 | 500 | 475.5 | 8.1 |
| GNT 5200 | 520 | 495.5 | 8.1 |
| GNT 5500 | 550 | 525.5 | 8.1 |
| GNT 5800 | 580 | 555.5 | 8.1 |
| GNT 6000 | 600 | 575.5 | 8.1 |
| GNT 6200 | 620 | 595.5 | 8.1 |
| GNT 6500 | 650 | 625.5 | 8.1 |
| GNT 6800 | 680 | 652 | 9.5 |
| GNT 7000 | 700 | 672 | 9.5 |
| GNT 7500 | 750 | 722 | 9.5 |
| GNT 7800 | 780 | 752 | 9.5 |
| GNT 8000 | 800 | 772 | 9.5 |
| GNT 9000 | 900 | 872 | 9.5 |
| QNT9500 | 950 | 922 | 9.5 |
| GNT 10000 | 1000 | 962 | 13.8 |
| GNT 12000 | 1200 | 1062 | 13.8 |
| GNT 13000 | 1300 | 1262 | 13 8 |
| GNT 14000 | 1400 | 1362 | 13.8 |
| QNT1S000 | 1500 | 1462 | 13.8 |
