XQJ系列电缆桥架概述

XQJ系列电缆桥架是电缆敷设装置，适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。该系列桥架具有品种全、应用广、强度大、造价低、施工简单、配线灵活、安装标准、外形美观等特点，便于技术改进、扩充电缆及维护检修。

XQJ系列电缆桥架的结构特点与安装方式

结构特点：可水平、垂直敷设，能转角、T字形、十字形分支，还可实现调宽、调高。
安装方式：安装方式灵活多样，可随工艺管道架空敷设；楼板、架下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上侧装；也能在露天立柱或支墩上安装。大型多层桥架吊装或立装时，尽量采用工字钢立柱两侧对称敷设。

XQJ系列电缆桥架的层次安排与尺寸选择

层次安排

电缆用途	采用电缆桥架型式及型号	电缆桥架断面
计算机电缆	带屏蔽罩的槽式或B型组合式电缆桥架XQJ-C或XQJ-ZH-01B	-
屏蔽控制电缆	-	-
一般控制电缆	托盘式、A型组合式电缆桥架XQJ-P或XQJ-ZH-01A	-
低压动力电缆	梯级式、托盘式、A型组合式电缆桥架XQJ-T1、P、ZH-01A	-
高压动力电缆	带护罩梯级式、A型组合式电缆桥架XQJ-T、ZH-01A	-

尺寸选择与计算

载荷计算：电缆桥架的载荷G总的计算公式为G总=n1q1+n2q2+n3q3（n1、n2、n3……为相应电缆的根数，q1、q2、q3……为每根电缆单位重量），G总应小于电缆桥架的允许载荷。当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

XQJ系列电缆桥架的注意事项

载荷与支撑：DQJ型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支撑跨距。
宽度选择：选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆用。
电缆隔离：当电力电缆和控制电缆较少时，可用一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。
连接与固定：汇线桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
接地要求：电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。
室外防护：电缆桥架装置除需屏蔽保护罩外，在室外安装时应在其顶层加保护罩，防止日晒、雨淋。如需焊接安装，焊件四周的焊缝厚度不得小于母体的厚度，焊口必须防腐处理。

XQJ系列电缆桥架的型号与材质

型号：常见的有XQJ-C（槽式）、XQJ-P（托盘式）、XQJ-T（梯级式，带护罩梯级式为XQJ-T）、XQJ-ZH-01A（A型组合式）、XQJ-ZH-01B（B型组合式）等。
材质：有钢制、铝合金、玻璃钢等材质，如LQJ表示铝合金桥架，BQJ表示玻璃钢桥架。不同材质桥架具有不同特点，如铝合金桥架抗腐蚀，玻璃钢桥架具有强度高、绝缘性好等优点。

XQJ系列电缆桥架的应用范围

XQJ系列电缆桥架适用于化工、石油、电力、轻工、机械、军工、冶金等工矿企业和高层建筑，可用于室内外架空敷设或缆沟、隧道、缆井敷设的电力电缆、照明配线、控制电缆及管缆，也适用于电视、电讯、广播等部门在室内外架设敷设的线缆。

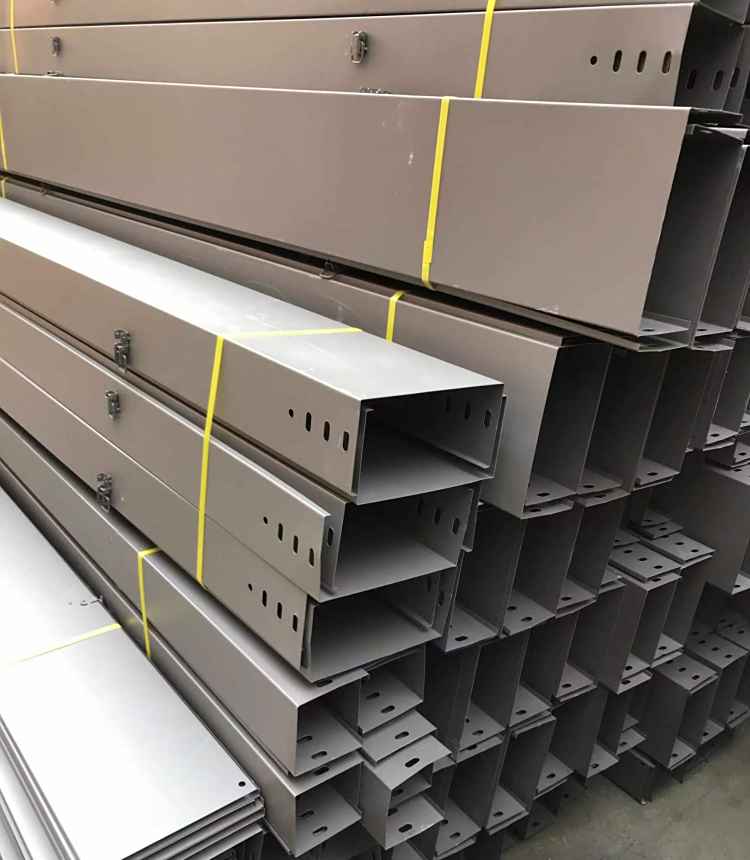

XQJ系列电缆桥架
