DJ型大跨距电缆桥架的类型及特性
DJ型大跨距电缆桥架是一种应用广泛的电缆敷设载体，根据结构形式可分为梯级式、托盘式和槽式三种类型，各自具有不同的特性和适用场景。
-

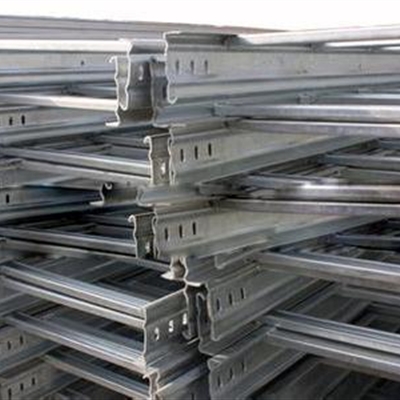

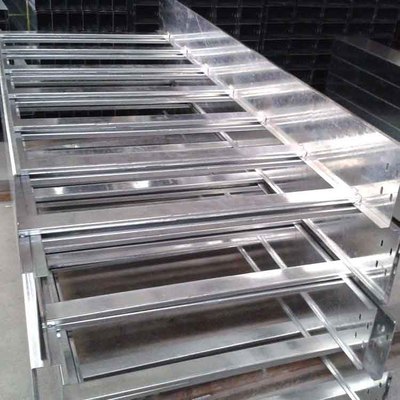

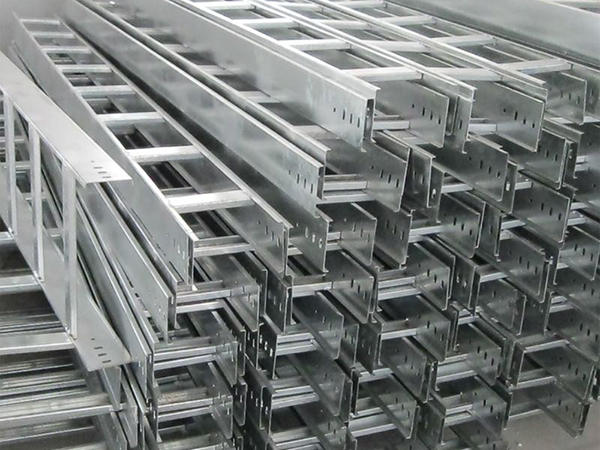

梯级式（T型）：具有重量轻、成本低、安装方便、散热及透气性好的优点，但不具备防尘和防干扰性能，适用于直径较大的高、低压动力电缆敷设。
-
托盘式（P型）：具备重量轻、载荷大、造型美观、结构简单、安装方便等特点，同时具有防尘和防干扰性能，适用于动力电缆和控制电缆的敷设，在石油、化工、轻工、电讯等领域应用广泛。
-
槽式（C型）：属于全封闭型电缆桥架，防尘、防干扰性能良好，对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护效果较好，适用于计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
DJ型大跨距电缆桥架的规格参数
DJ型大跨距电缆桥架的规格参数丰富，不同类型和型号的桥架在跨距、载荷和单重等方面有所差异。
-
型号表示：型号通常由类型代号（T、P、C）、规格参数等组成，如DJ-T-10-3300、DJ-P-15-4400、DJ-C-15-5500等。
-
跨距：常见的跨距有2000mm、3000mm、4000mm、5000mm、6000mm、8000mm等，当跨距超过6000mm时可接受特殊订货。
-
载荷与单重：不同型号的桥架载荷和单重不同，例如XQJ-DJ型梯级式大跨距汇线桥架（A型）中，DJ-T-10-3300的载荷单重≤680kg；XQJ-DJ型托盘式和槽式大跨距汇线桥架（A型）中，DJ-P-15-3300和DJ-C-15-3300的载荷单重≤648kg等。
DJ型大跨距电缆桥架的优势及适用场景
DJ型大跨距电缆桥架具有诸多优势，使其在多种场景中得到广泛应用。
-
优势
-
使用寿命长：一般设计寿命为二十年。
-
安装方便且成本低：比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米甚至更长。
-
切割方便、不需维护。
-
机械强度高：既有金属桥架的刚性又有玻璃钢桥架的韧性，耐腐蚀性能好、抗老化性能强、造型美观。
-
适用场景：适用于电力电缆、控制电缆、照明电缆及配件等的敷设，在大型写字楼、金融商厦、酒店、场馆等信息点密集的建筑中，以及石油、化工、轻工、电讯等行业均有广泛应用，尤其适用于大跨距、重载荷、强腐蚀环境的场合。
DJ型大跨距电缆桥架的安装要点
在安装DJ型大跨距电缆桥架时，需遵循一定的原则和要点，以确保敷设的安全性、可扩性、经济性和美观性，并便于维修。
-
路由选择：应根据建筑结构和空调、电气等管线协商确定，考虑布线的安全性、可扩性、经济性和美观，便于维修。
-
缆线分离：无源缆线不能与有源电缆并排铺设，若受条件所限需铺放同一桥架内，其间必须采用金属隔板分设，引出的缆线尽量避免平面交叉。
-
穿越处理：桥架穿越楼板、墙体或伸缩缝时，应在建筑图上标出预留相应的空洞和位置，避免施工时临时钻空伤及土建结构。
-
支架安装：支架由立柱、立柱底座、托臂等组成，具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件下的安装，如悬吊式、直立式、侧壁式等；如需多层重载荷吊装，要尽量采取双边敷设，避免偏载过大。
