产品概述：

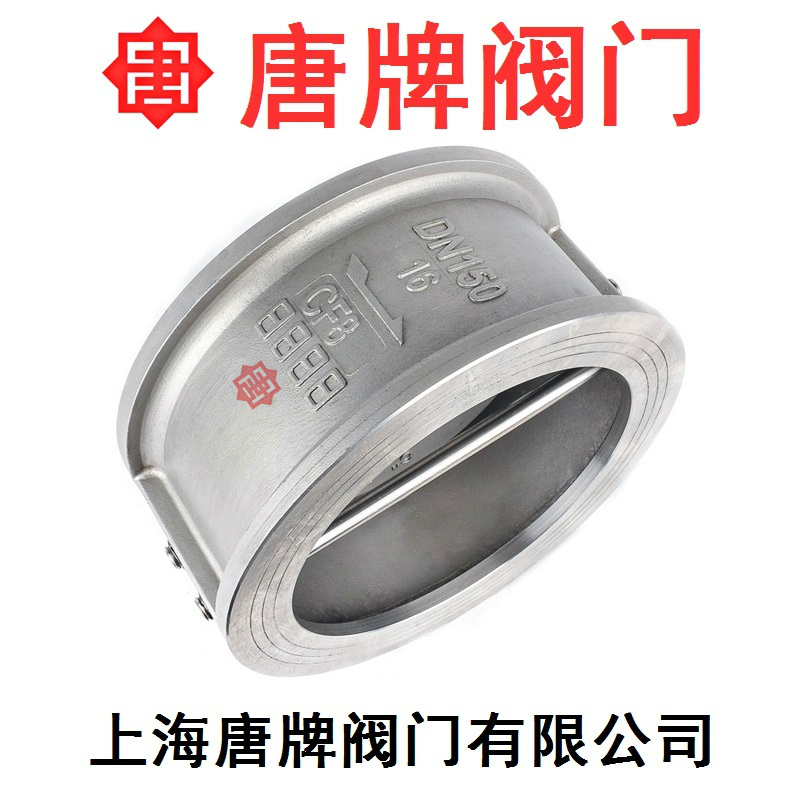

H76W-16P不锈钢对夹蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该阀采用对夹式，蝶板为两个半圆，且采用弹簧复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

主要技术参数：

公称通径 DN 50~1200

公称压力 Mpa 1.0 1.6 2.5 4.0

试验压力Mpa 强度试验 1.5 2.4 3.75 6.0

密封试验 1.1 1.76 2.75 4.4

适用介质 水、蒸汽、油品、污水、酸碱类

适用温度 橡胶密封面（X）-0℃~80℃

合金钢密封面（H）主体碳钢-29℃~425℃

不锈钢主体用于酸类介质-29℃~200℃

主要零件材料：

名称 材料

阀体 铸铁、铸钢、不锈钢、铬镍钼钛钢

阀板 铸铁、铸钢、不锈钢、铬镍钼钛钢

阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢

密封圈 橡胶、不锈钢、合金钢

弹簧 60Si2Mn、3Cr13、17-7PH、INCONEL

主要外形连接尺寸mm：

型号 公称通径

DN 1.0MPa KG 1.6MPa KG 2.5MPa KG 4.0MPa KG

L D L D L D L D

H76H-10C

H76W-10P

H76W-10R

H76H-16C

H76W-16P

H76W-16R

H76H-25C

H76W-25P

H76W-25R

H76H-40C

H76W-40P

H76W-40R 50 60 109 1.8 60 109 1.8 60 109 2 60 109 2.4

65 67 129 2.6 67 129 2.6 67 129 2.3 67 129 3.8

80 73 144 3.6 73 144 4.2 73 144 4.8 73 144 5.6

100 73 164 4.8 73 164 5.2 73 170 6 73 170 7.5

125 83 194 6.3 83 196 6.7 83 198 9 83 198 11

150 98 220 8.7 98 220 9.4 65 228 12 98 228 15

200 127 275 16.5 127 275 18.7 124 288 22 127 293 27

250 146 330 26.2 146 333 29.4 146 343 38 146 355 48

300 181 380 42.3 181 388 48.5 181 403 54 181 420 78

350 184 440 58 184 448 66 184 460 80 222 480 116

400 198 493 76 198 498 90 198 520 118 232 549 152

450 203 543 98 203 558 130 - - - - - -

500 219 598 120 219 630 186 - - - - - -

600 222 698 235 222 734 298 - - - - - -

H76W-16P不锈钢对夹蝶型止回阀（H76H、H76W、H76X、H76Y，蝶型止回阀、对夹式止回阀、蝶形止回阀、蝶式止回阀、不锈钢止回阀、碳钢止回阀、铸钢止回阀、单向阀、逆止阀、硬密封止回阀、软密封止回阀、旋启式止回阀、双瓣止回阀、翻板止回阀、防爆止回阀、高压止回阀、高温止回阀、天然气止回阀、氧气止回阀、氢气止回阀、氮气止回阀、自来水止回阀、蒸汽止回阀、油品止回阀、消防止回阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供止回阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
