产品概述：

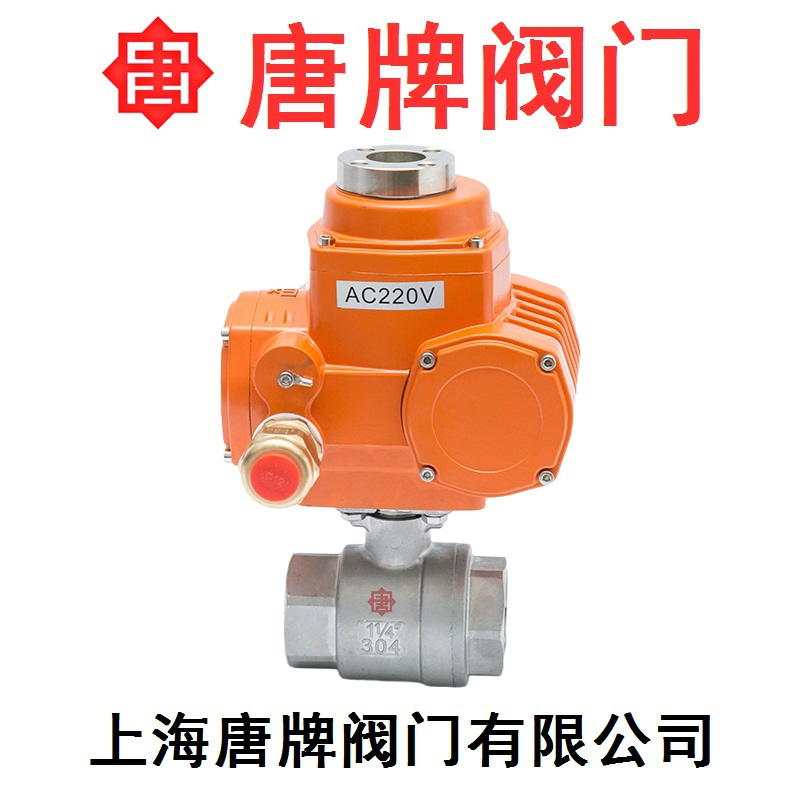

不锈钢电动二片式球阀 Q911F 报价型号图片技术适用于PN1.0～6.4MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质，螺纹类型：G·NPT.BSPT.BSP.DIN259/2999。
主要零件材料：
|
序号 NO. |
零件名称 Part name |
材质Material |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体Body |
不锈钢CF8M |
碳钢WCB |
|
2 |
球体Ball |
不锈钢SS316 |
不锈钢SS304 |
|
3 |
密封圈Joint ring |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封垫Joint gasket |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
阀盖Cap |
不锈钢CF8M |
碳钢WCB |
|
6 |
阀杆Stem |
不锈钢SS316 |
不锈钢SS304 |
|
7 |
止推垫圈Thrusy washer |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料Stem packing |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母Gland nut |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
手柄Handle |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
垫圈Stem washer |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
阀杆螺母Stem nut |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄套Handle cover |
塑料Plastic |
塑料Plastic |
主要外形结构尺寸mm：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量g |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带标准ISO支架和锁定装置。
