产品概述：

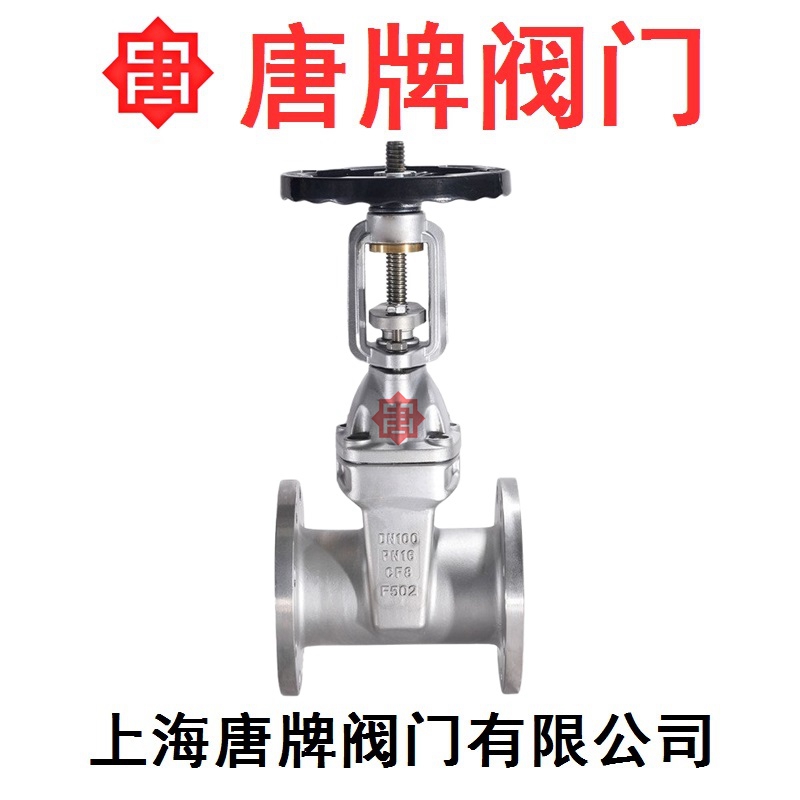

不锈钢明杆弹性座封软密封闸阀 Z41X 报价型号图片技术除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常用于消防及工业系统，一般安装于距地面较高的位置。可广泛用于自来水、污水、建筑、石油、化工、食品、环保、轻工、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点：
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与几何尺寸，保证密封可靠。
2、重量轻：阀体采用球铁制成，重量轻，安装方便。
3、平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，密封性能好。
技术参数：
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、油、气等
主要零部件材料：
|
型号 |
材料 |
|||
|
阀体、阀盖 |
阀杆 |
衬胶闸板 |
填料 |
|
|
Z41X-16Q |
球墨铸铁、铸钢、不锈钢 |
铬镍不锈钢 |
球墨铸铁、不锈钢（丁晴橡胶） |
丁晴橡胶 |
主要外形连接尺寸：
|
Z41X-10 型明杆软密封闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
|
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
|
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
|
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
|
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
|
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
|
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
|
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
|
Z41X-16Q 型明杆软密封闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |
