产品概述：

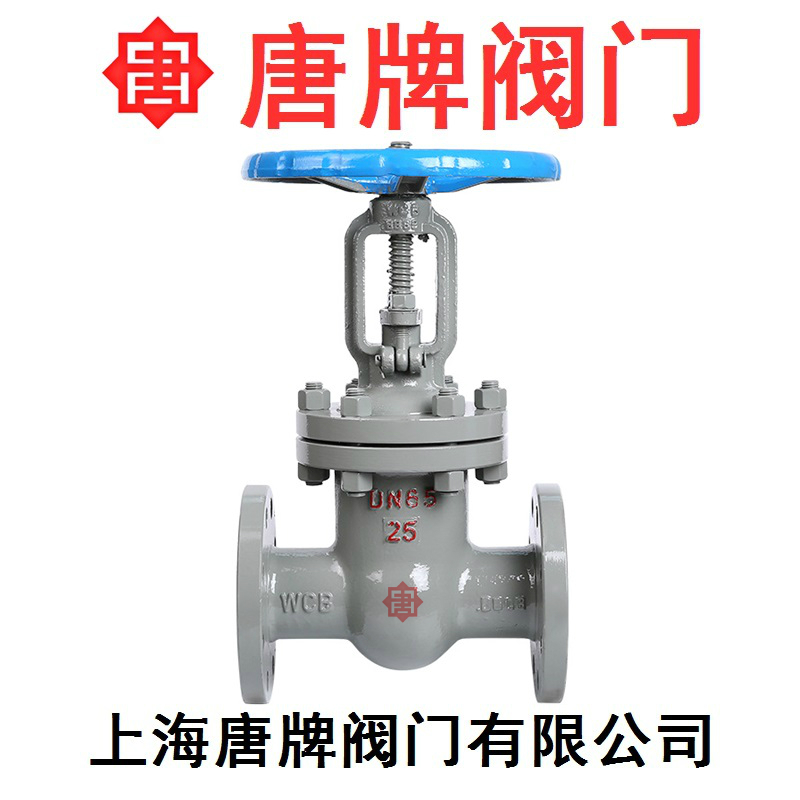

铸钢法兰闸阀 Z41H 报价型号图片技术法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN420，阀体材料为碳素钢（Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200）、不锈钢（Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R）、合金钢（Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I）的闸阀。闸阀适用于工作压力 1.6~42.0MPa，工作温度 -29℃~560℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。闸阀是一种常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。 此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。形体简单，制造工艺性好，适用范围广。

产品性能参数：

PN16~PN200主要性能参数

型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质

Z41H-16C、25 16、25 1.6、2.5 ≤ 425 水、蒸汽、油品

Z41Y-16C、25

Z41W-16P、25P 16、25 1.6、2.5 ≤ 200 弱腐蚀性介质

Z41Y-16P、25P

Z41W-16R、25R

Z41Y-16R、25R

Z41Y-16I、25I ≤ 550 油品、蒸汽

Z41Y-16V、25V ≤ 570 水、蒸汽、油品

Z41H-40~200 40~200 4.0~20.0 ≤ 425 水、蒸汽、油品

Z41H-40I~200I 40~200 4.0~20.0 ≤ 550 水、蒸汽、油品

Z41H-40P~200P 40~200 4.0~20.0 ≤ 200 硝酸类

Z41H-40R~200R 40~200 4.0~20.0 ≤ 200 硝酸类

产品零部件材料：

PN16~PN200零部件材料

型号 材料

阀体、阀盖、闸板 阀杆 密封面 填料

Z41H-16C、25 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨

Z41Y-16C、25 堆焊硬质合金

Z41W-16P、25P 铬镍钛不锈钢 铬镍钛不锈钢 本体材料 石棉石墨或柔性石墨

Z41Y-16P、25P 堆焊硬质合金

Z41W-16R、25R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体材料

Z41Y-16R、25R 堆焊硬质合金

Z41Y-16I、25I 铬钼合金钢 铬钼合金钢 堆焊硬质合金

Z41Y-16V、25V 铬钼钒钢 铬钼钒钢 堆焊硬质合金 柔性石墨

Z41H-40~200 碳钢 铬不锈钢 碳钢+Cr13或硬质合金 柔性石墨

Z41H-40I~200I 铬钼钢 合金钢 合金钢+硬质合金 柔性石墨

Z41H-40P~200P 铬镍钛钢 不锈钢 不锈钢或不锈钢+硬质合金 柔性石墨

Z41H-40R~200R 铬镍钼钛钢 不锈钢 不锈钢或不锈钢+硬质合金 柔性石墨

产品外形及结构尺寸：

PN16主要外形及结构尺寸（mm）

DN L D D1 D2 b f z×d H D0 重量 / kg

15 130 95 65 45 14 2 4×14 175 200 4

20 150 105 75 55 14 2 4×14 180 200 5

25 160 115 85 65 14 2 4×14 210 200 6

32 180 135 100 78 16 2 4×18 210 200 7

40 200 145 110 85 16 3 4×18 350 200 19

50 250 160 125 100 16 3 4×18 358 240 29

65 265 180 145 120 18 3 4×18 375 240 33

80 280 195 160 135 20 3 8×18 433 280 45

100 300 215 180 155 20 3 8×18 502 320 63

125 325 245 210 185 22 3 8×18 612 360 108

150 350 280 240 210 24 3 8×23 676 360 134

200 400 335 295 265 26 3 12×23 820 400 192

250 450 405 355 320 30 3 12×25 969 450 273

300 500 460 410 375 30 4 12×25 1142 560 379

350 550 520 470 435 34 4 16×25 1280 640 590

400 600 580 525 485 36 4 16×30 1452 640 850

450 650 640 585 545 40 4 20×30 1541 720 907

500 700 705 650 608 44 4 20×34 1676 720 958

600 800 840 770 718 48 5 20×41 1874 800 1112

PN25主要外形及结构尺寸（mm）

DN L D D1 D2 b f z×d H D0 重量 / kg

15 130 95 65 45 16 2 4×14 175 200 4

20 150 105 75 55 16 2 4×14 180 200 5

25 160 115 85 65 16 2 4×14 210 220 6

32 180 135 100 78 18 2 4×18 210 220 7

40 200 145 110 85 18 3 4×18 350 220 18

50 250 160 125 100 20 3 4×18 358 250 25

65 265 180 145 120 22 3 8×18 373 280 35

80 280 195 160 135 22 3 8×18 435 300 50

100 300 230 190 160 24 3 8×23 500 350 65

125 325 270 220 188 28 3 8×25 614 400 100

150 350 300 250 218 30 3 8×25 674 450 135

200 400 360 310 278 34 3 12×25 818 500 180

250 450 425 370 332 36 3 12×30 969 550 207

300 500 485 430 390 40 4 16×30 530 560 400

350 550 550 490 448 44 4 16×34 1280 640 631

400 600 610 550 505 48 4 16×34 1450 640 900

450 650 660 600 555 50 4 20×34 1541 720 1013

500 700 730 660 610 52 4 20×41 1676 720 1166

600 800 840 770 718 56 5 20×41 1874 800 1258

700 900 955 875 815 60 5 24×48 2280 850 —

800 1000 1070 990 930 64 5 24×48 2420 900 —
