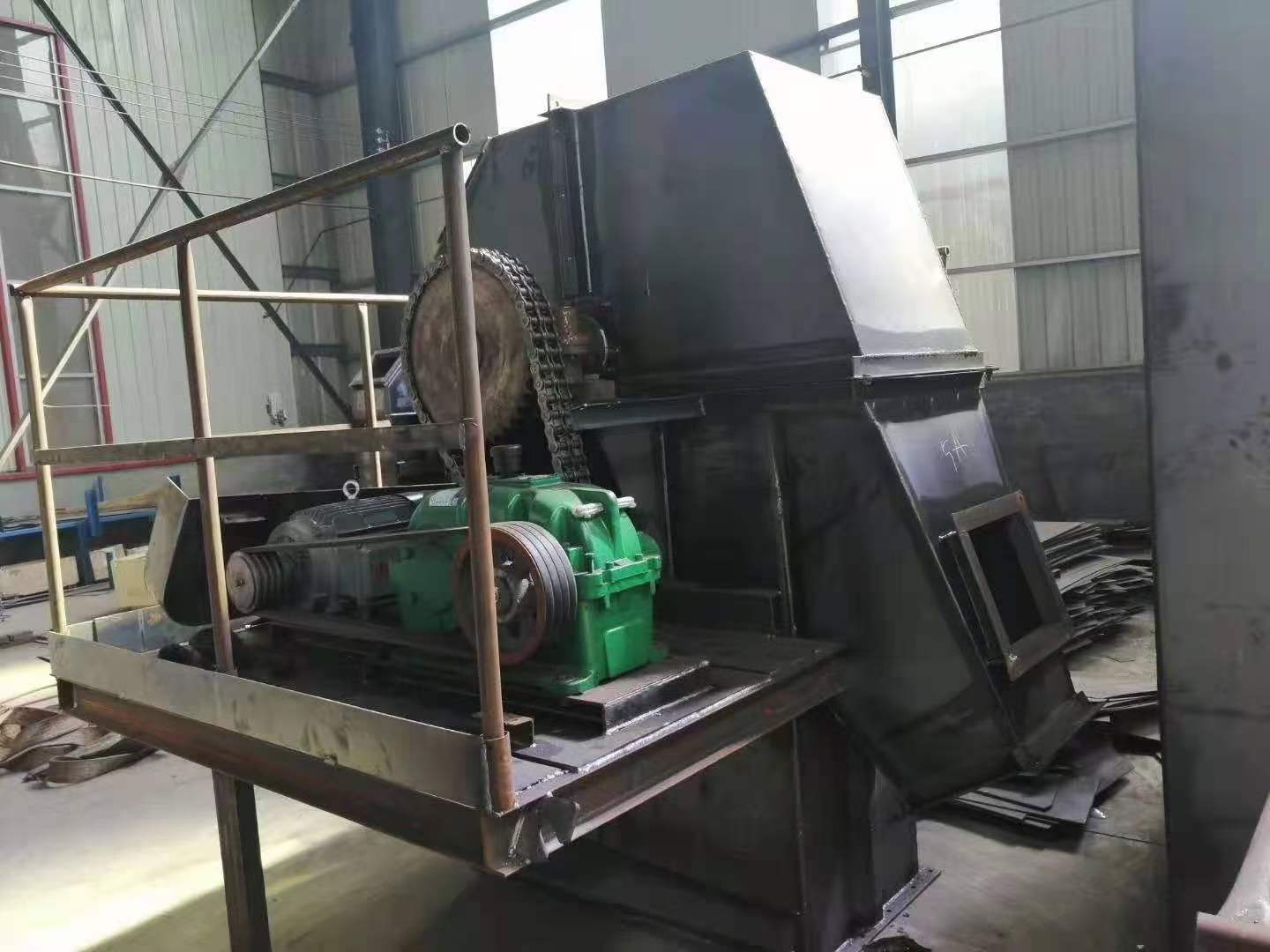

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止。该减速器噪音低，运转平稳，并随主轴浮动，可安装应力。
TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止。绕线式电机转子串电阻调速，电阻上消耗大量的转差功率，速度越低，消耗的转差功率越大。
TD型斗式提升机特点：
1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍。
2、牵引件采用橡胶输送带具有较高的抗拉强度，使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金园环链，经适当的热处理后，具有很高的抗拉强度和，使用寿命长。
