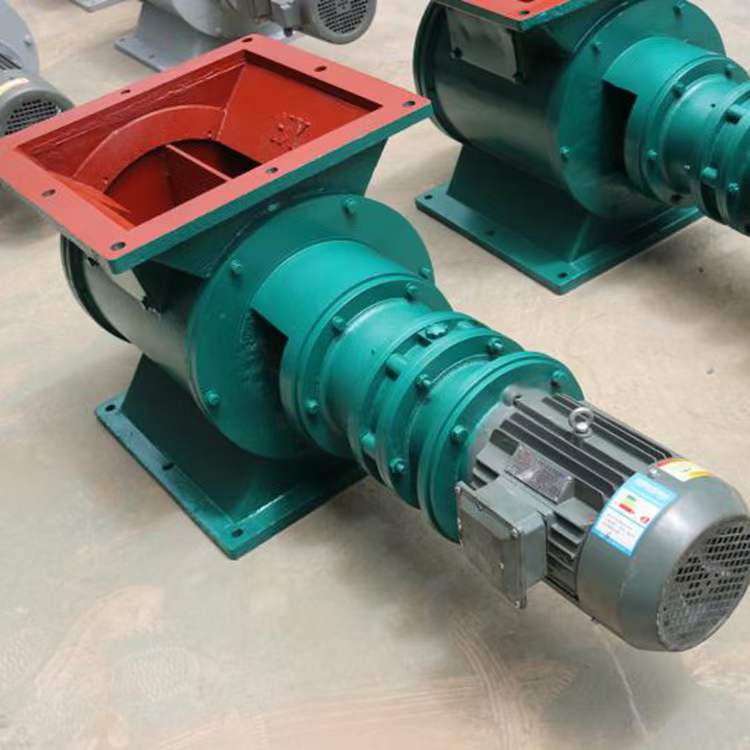

星型卸料器工作时，粉尘靠重力落入，充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动，叶轮转到下部粉尘靠自重卸下。
星型卸料器主要特点：
1、本厂也可按用户要求设计制造（支架联轴器皮带链条传动）。
2、运转平稳，噪音低。
3、由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大 。
4、结构紧凑，造型美观，使用方便。
5、方口卸料器采用00号减速机润滑脂，请定期检查，加油。
|
型号 Type |
每转体积 Volume/ Rotation |
减速电机型号 (Speed-down motor model) |
转速 （Rew） |
工作温度 （Work temperature） |
重量 (Weight) |
安装联接尺寸 Installation Dimension | |||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | L1 | N-Φ | ||
| 2型 | 2立升/转 | Y801-4/0.55 | 24 | ≤80 | 55 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 530 | 585 | 8-Φ11 |
| 4型 | 4立升/转 | Y801-4/0.55 | 24 | ≤80 | 65 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 560 | 615 | 8-Φ13 |
| 6型 | 6立升/转 | Y801-4/0.55 | 24 | ≤80 | 75 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 585 | 635 | 8-Φ13 |
| 8型 | 8立升/转 | Y802-4/0.75 | 24 | ≤80 | 85 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 600 | 655 | 8-Φ13 |
| 10型 | 10立升/转 | Y90S-4/1.1 | 24 | ≤80 | 95 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 650 | 710 | 8-Φ15 |
| 12型 | 12立升/转 | Y90S-4/1.1 | 24 | ≤80 | 110 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 670 | 730 | 8-Φ15 |
| 14型 | 14立升/转 | Y90S-4/1.1 | 24 | ≤80 | 120 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 690 | 750 | 8-Φ18 |
| 16型 | 16立升/转 | Y90S-4/1.1 | 24 | ≤80 | 150 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 710 | 770 | 8-Φ18 |
| 18型 | 18立升/转 | Y90L-4/1.5 | 24 | ≤80 | 180 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 760 | 820 | 8-Φ18 |
| 20型 | 20立升/转 | Y90L-4/1.5 | 24 | ≤80 | 190 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 780 | 840 | 8-Φ18 |
| 26型 | 26立升/转 | Y100L-4/2.2 | 24 | ≤80 | 250 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 870 | 930 | 8-Φ18 |
| 30型 | 30立升/转 | Y100L-4/2.2 | 24 | ≤80 | 265 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1100 | 1100 |
8-Φ18 |
