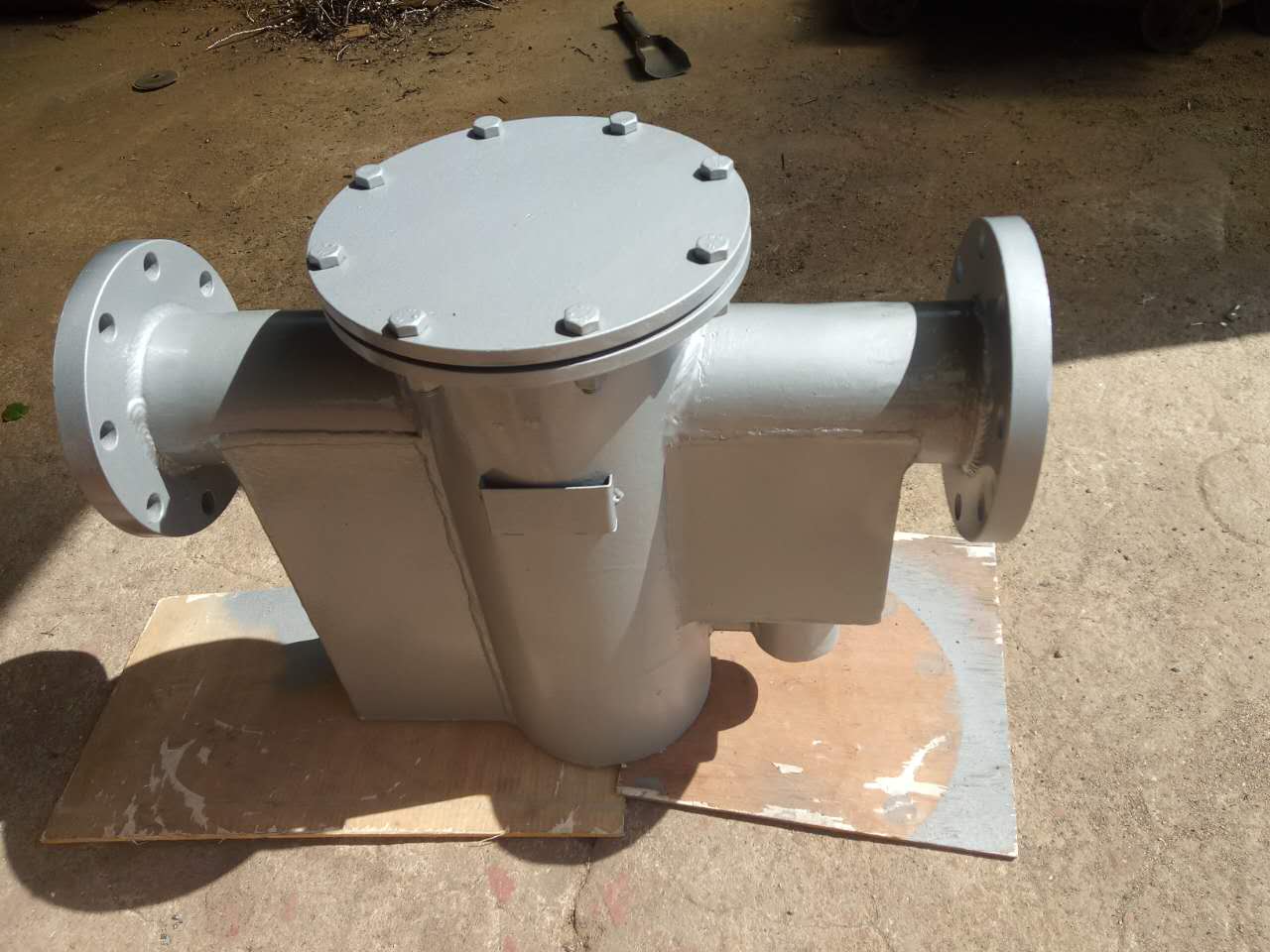

JPS-200型 截油排水阀 上海电立自动封油排水器产品工作原理
截油排水阀既可安装于防火堤内又可安装于防火堤外，不需任何能源，不需人工控制既可实现排水管道的开通与关闭，实现自动排水并自动控制异常情况下油品的外泄保证油品作业区的安全。本装置是根据水密度和浮力的原理，利用一个密度介于油和水之间的蝶型浮体对圆孔的开合来控制排水通道的开通和关闭运行状态如下：
1、管道内介质全为水或含有极少量浮油时，由于浮体被浮起，通道打开水被排除。
2、管道内介质全为油时，油将缓冲室内的水向下压出，随着缓冲室内水的减少，油的增加，浮体所受的浮力越来越小，当浮体所受的力小于浮体的重力，浮体下沉将圆孔堵塞即关闭，油不能流出。
3、当管道内油水混合时，进水通道，缓冲室与水通道组成了水封结构，水从缓冲室下排除，而油从缓冲室上部回流。
4、当管道内无介质时，由于装置内保持一定的水位，装置内浮体保持常浮状态，使油品罐区内的水随时能正常排出。缓冲室内保持一定的水位，一方面保持通道的正常开通，另一方面形成水封使通道的阀前后被水隔断可确保区域安全。
5、JPS-200型 截油排水阀 上海电立自动封油排水器技术特点
1）当罐区排水管道内介质为水时，本装置通道打开，水被排放。
2）当罐区排水管道内介质为油时，本装置通道自动关闭，油品被截留。
3）当罐区排水管道为油水混合时，油品浮起被截留，水被排放。
4）当罐区排水管道无介质时，本装置内可自动保留一定水位，一方面保证通道正常开通，另一方面装置内形成水封使排水通道在装置前后被水隔开、确保油品罐区的安全。
5）本装置利用物理原理自动控制排水通道的启闭，不需人工控制，不需能源。
6）本装置进水通道下部安有自动蓄水装置，当浮体底部水位不足，自动蓄水装置可自动实现补充水位将浮体浮起．
综上所述，JPS－300型自动封油排水器设计合理，结构先进、操作方便、安全适用。对油品罐区的安全防火、环境保护起到极其重要的作用。具有良好的社会效益和经济效益。
３．JPS-200型 截油排水阀 上海电立自动封油排水器结构原理
1 进水通道 2 缓冲室 3 出水通道 4 自动蓄水装置 5 浮体
４．JPS-200型 截油排水阀 上海电立自动封油排水器安装特点
1）本装置与排水管道由法兰直接连接。
2）本装置在地下埋装，不占用地面面积。
3）本装置可以根据情况在防火堤内部或外部安装，灵活方便。
4）本装置采用中石化标准安装图，设计使用方便。
5）本装置安装后可通排水管道的排放水自动实现浮体悬浮，自动进入正常工作状态。
5JPS-200型 截油排水阀 上海电立自动封油排水器安装示意图：
