一、性能及特点：

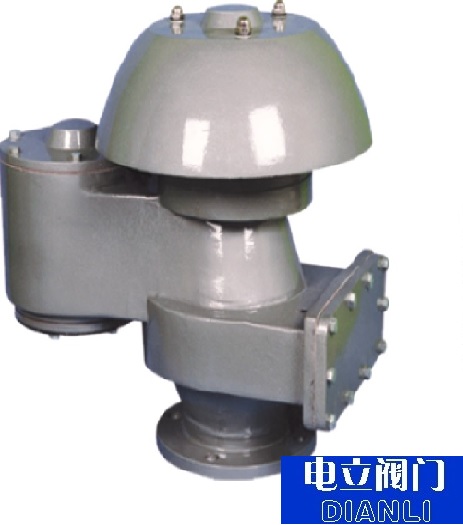

QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
二、主要技术参数：
| 正压 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
| 负压 | 294.2Pa(36mmH2O) |
三、零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、铝合金 |
| 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
| 环境温度 ℃ | -30~60 |
四、QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸： GB、JB
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
?110 |
?140 |
362 |
360 |
4×14 |
| DN80 | ?170 | ?185 | 513 | 445 | 4×18 |
|
DN100 |
?170 |
?205 |
513 |
445 |
4×16 |
|
DN150 |
?225 |
?260 |
640 |
610 |
8×18 |
|
DN200 |
?280 |
?315 |
770 |
700 |
8×18 |
| DN250 | ?335 | ?370 | 918 | 828 | 12×18 |
| DN300 |
?395 |
?435 |
1050 | 910 | 12×23 |
五、QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | L | H | N-d | |
| 2" | 120.5 | 152 | 362 | 360 | 4×14 |
| 3" | 152.5 | 190 | 513 | 445 | 4×18 |
| 4" | 190.5 | 229 | 513 | 445 | 4×16 |
| 6" | 241.5 | 254 | 640 | 610 | 8×18 |
| 8" | 298.5 | 343 | 770 | 700 | 8×18 |
| 10" | 362 | 406 | 918 | 828 | 12×18 |
| 12" | 483 | 432 | 1050 | 910 |
12×23 |
