产品概述:

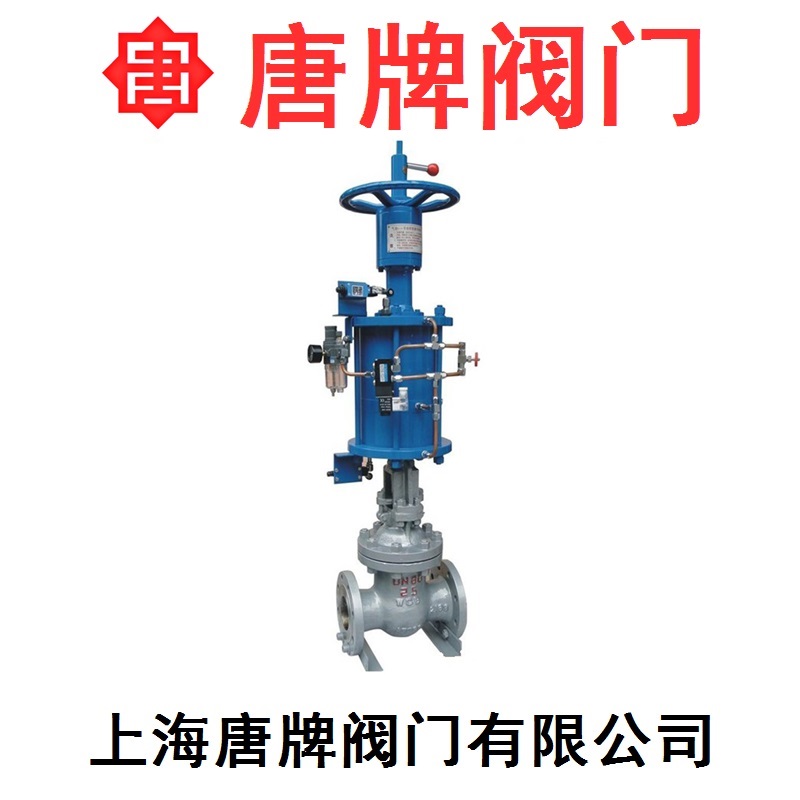

气动法兰闸阀 Z641H/W 报价型号图片技术是一种常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。性能可靠、操作切换和维修方便，应用于石油、化工、水利、钢铁、海运等行业用于对各类介质控制。

产品特点：

1、气动闸阀配有气动执行机构和手动机构；

2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍；

3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病；

4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象；

5、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)；

6、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力；

7、形体简单，制造工艺性好，适用范围广。

执行标准：

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验

GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验：

公称压力 1.6 2.5 4.0 6.4 10.0 16.0

强度试验 2.4 3.8 6.0 9.6 15.0 24.0

水密封试验 1.8 2.8 4.4 7.0 11.0 18.0

上密封试验 1.8 2.8 4.4 7.04 11.0 18.0

气密封试验 0.4-0.7

主要零件材料及性能：

体盖板 阀 杆 密封面 垫 片 填 料 工作温度℃ 适用介质

WCB 2Cr13 13Cr

STL

本体材料

尼龙 增强柔性石墨

1Cr13/柔性石墨

08软钢

0Cr18Ni9Ti

0Cr17Ni12Mo2Ti

XD550F（T）

PTFE 柔性石墨

增强柔性石墨

SFB/260

SFP/260

PTFE ≤425 水、蒸汽、油品

WC1 38CrMoA1

25Cr2MoV ≤450

WC6 ≤540

WC9 ≤570

ZGCr5Mo ≤540

ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 销酸类

ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

主要外形和连接尺寸mm：

Z641H、Z641Y、Z641W，1.6MPa

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600

L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800

H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599

W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

Z641H、Z641Y、Z641W，2.5MPa

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600

L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800

H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599

W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

公称通径 DN L D D1 D2 b Z-Φd H H1 D0 WT(Kg)

CZ6s40H-16C CZ6s40Y-16P CZ6s40Y-16R

50 250 160 125 100 16 4-Φ18 950 570 180 36

65 270 180 145 120 18 4-Φ18 1050 596 180 53

80 280 195 160 135 20 8-Φ18 1080 635 200 72

100 300 215 180 155 20 8-Φ18 1145 645 250 90

125 325 245 210 185 22 8-Φ18 1210 685 250 120

150 350 280 240 210 24 8-Φ18 1300 720 320 132

200 400 335 295 265 26 12-Φ23 1660 940 400 258

250 450 405 355 320 30 12-Φ25 1790 1020 400 297

300 500 460 410 375 30 12-Φ25 1990 1150 450 420

350 550 520 470 435 34 16-Φ25 2090 1170 450 558

400 600 580 525 485 36 16-Φ30 2290 1325 500 840

450 650 640 585 545 40 20-Φ30 2485 1465 500 1110

500 700 705 650 608 44 20-Φ34 2640 1590 550 1380

600 800 840 770 718 48 20-Φ41 2940 1720 550 1620

700 900 910 840 788 50 24-Φ41 3450 1960 600 1966

800 1000 1020 950 898 52 24-Φ41 3650 2190 600 2282

900 1100 1120 1050 998 54 28-Φ41 3815 2400 800 2495

1000 1200 1255 1170 1110 56 28-Φ48 4000 2650 800 2760
