产品概述：

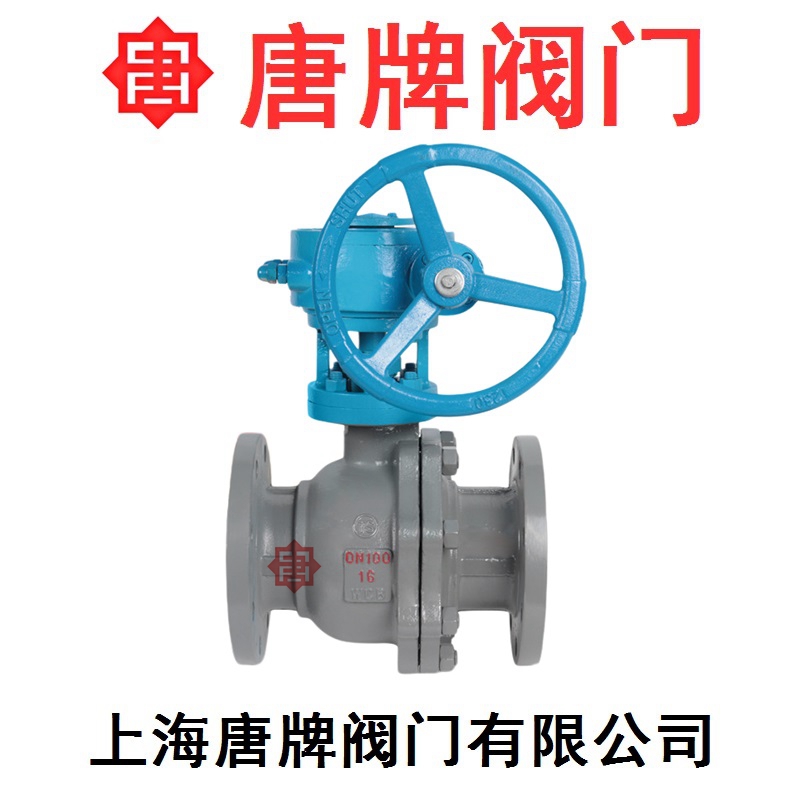

铸钢蜗轮法兰球阀 Q341F 报价型号图片技术是蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

性能参数：

型号 PN 工作压力 /MPa 适用温度 /℃ 适用介质

Q341F-16C 16 1.6 ≤180 水、气、油

Q341F-25 25 2.5

Q341F-40 40 4.0

Q341Y-16C 16 1.6 ≤425 水、气、油含颗粒介质

Q341Y-25 25 2.5

Q341Y-40 40 4.0

Q341F-16P 16 1.6 ≤180 硝酸类

Q341F-25P 25 2.5

Q341F-40P 40 4.0

Q341Y-16P 16 1.6 ≤450 水、气、油含颗粒介质

Q341Y-25P 25 2.5

Q341Y-40P 40 4.0

Q341F-16R 16 1.6 ≤180 硝酸类

Q341F-25R 25 2.5

Q341F-40R 40 4.0

Q341Y-16R 16 1.6 ≤450 水、气、油含颗粒介质

Q341Y-25R 25 2.5

Q341Y-40R 40 4.0

主要零部件材料：

型号 材料

阀体 阀杆 密封面 填料

Q341F-16C WCB 2Cr13

304

316

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti PTFE、增强 PTFE PTFE

Q341F-25

Q341F-40

Q341Y-16C 金属堆焊钴基 柔性石墨

Q341Y-25

Q341Y-40

Q341F-16P CF8 304 PTFE、增强 PTFE PTFE

Q341F-25P

Q341F-40P

Q341Y-16P 金属堆焊钴基 柔性石墨

Q341Y-25P

Q341Y-40P

Q341F-16R CF8M 316 PTFE、增强 PTFE PTFE

Q341F-25R

Q341F-40R

Q341Y-16R 金属堆焊钴基 柔性石墨

Q341Y-25R

Q341Y-40R

产品外形结构连接尺寸mm：

PN16

DN L D H 重量/kg

125 320 245 542 110

150 360 280 572 130

200 457 335 638 200

250 533 405 828 245

300 610 460 948 500

PN25

DN L D H 重量/kg

100 305 230 528 90

125 381 270 547 130

150 403 300 592 170

200 419 360 791 250

250 568 425 926 385

300 648 485 948 625

PN40

DN L D H 重量/kg

100 305 230 528 95

125 381 270 547 135

150 403 300 592 175

200 419 375 791 265

250 568 445 926 524

300 648 510 948 665

铸钢蜗轮法兰球阀 Q341F 报价型号图片技术（Q341F、Q341PPL、Q341H、Q341Y、Q341W，涡轮球阀、法兰球阀、不锈钢球阀、碳钢球阀、铸钢球阀、手动球阀、蜗杆球阀、天然气球阀、浮动式球阀、硬密封球阀、高温球阀、高压球阀、二片式法兰球阀、国标球阀、氧气球阀、氢气球阀、氮气球阀、自来水球阀、蒸汽球阀、油品球阀、消防球阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供球阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
