产品概述：

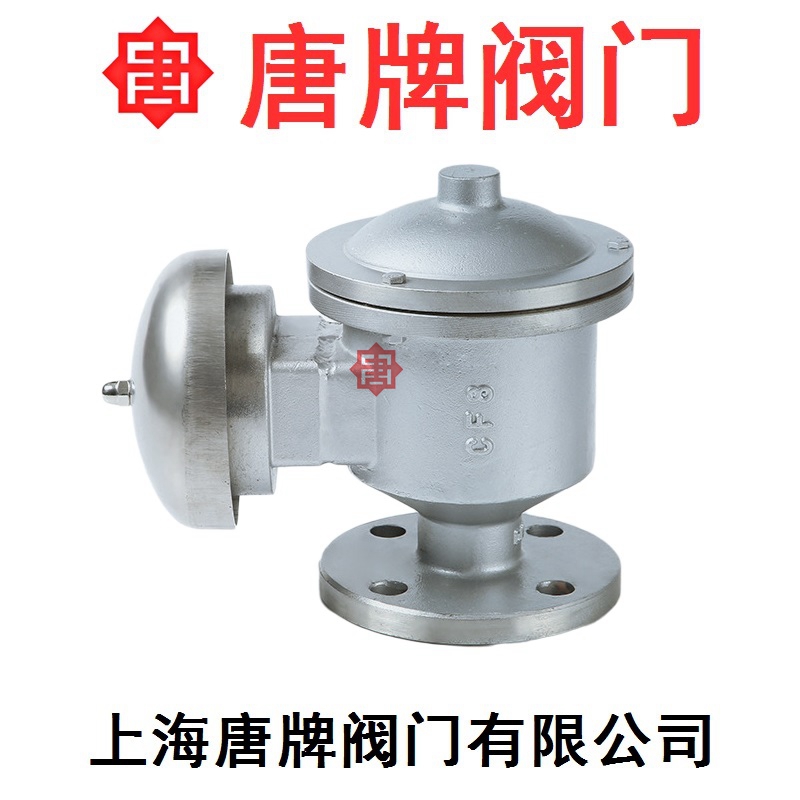

不锈钢防爆阻火呼吸阀 ZFQ-1 报价型号图片技术集阻火器与呼吸阀为一体，其新颖的结构为广大用户所喜爱。它是石化储罐必备的新型安全设备，其优点是阻火呼吸性能好，重量轻，维修方便。该呼吸阀产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃ -60℃的温度环境中正常工作。
性能及特点：
1、壳体选用铸钢、铝合金、不锈钢，耐腐蚀性好；
2、波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
3、结构简单，易检修，安装方便。
维护与保养：
1、为了呼吸阀使用安全，应在3-6个月定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保正常使用；
2、定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换；
3、在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活；
4、新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
主要技术参数和零部件材料：
|
A级正压 |
+355Pa (36毫米水柱) |
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
负压 |
-295Pa (30毫米水柱) |
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
B级正压 |
+980Pa (100毫米水柱) |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
负压 |
-295Pa (30毫米水柱) |
环境温度 ℃ |
-30~60 |
|
C级正压 |
+1765Pa (180毫米水柱) |
操作压力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
|
负压 |
-295Pa (30毫米水柱) |
主要外形连接尺寸mm：
|
公称通径 DN |
尺寸mm |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |
不锈钢防爆阻火呼吸阀 ZFQ-1 报价型号图片技术（ZFQ-1、HXF-IZ、ZFQ-2、ZFQ-I、ZFQ-II，阻火呼吸阀、防爆呼吸阀、全天候呼吸阀、储罐呼吸阀、碳钢呼吸阀、不锈钢呼吸阀、铸钢呼吸阀、铝合金呼吸阀、油罐呼吸阀、防火防静电呼吸阀、阻爆呼吸阀、石油汽呼吸阀、氮气呼吸阀、氧气呼吸阀、氢气呼吸阀、蒸汽呼吸阀、防火呼吸阀）生产商供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供呼吸阀系列产品。
