产品概述：

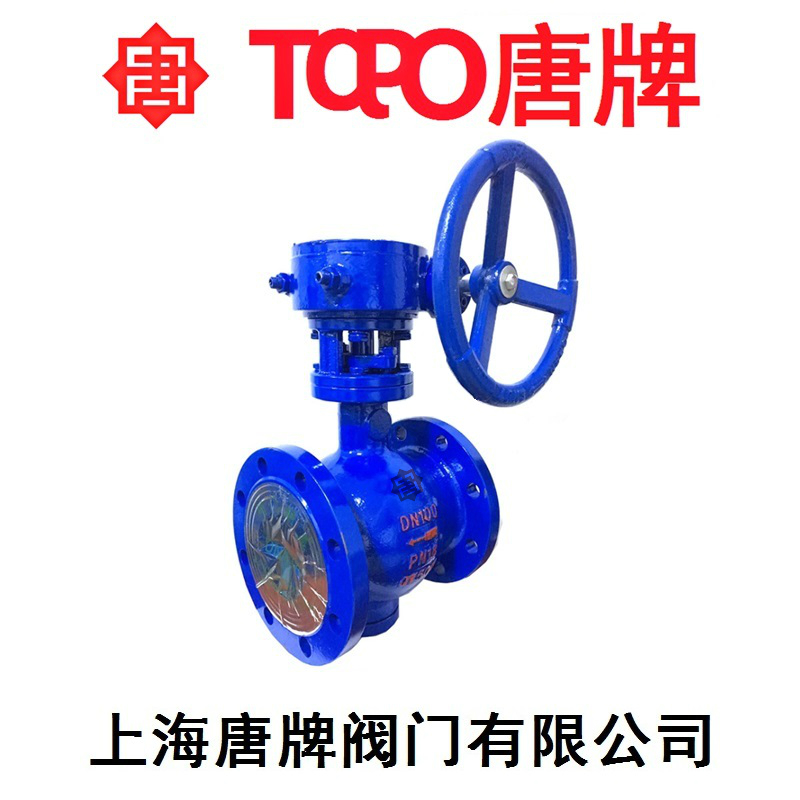

偏心半球阀 PQ340F 报价型号图片技术的结构设计类似三偏心硬密封蝶阀，此球阀具有操作轻便、密封性能好、经久耐用等优点。此外，调整或更换密封副，阀门可继续使用，避免了众多阀门密封失效整台报废的弊端，节省成本。
结构特点：
阀座设外台阶与阀体内台阶相配合，防止 了球体与阀座发生卡阻或脱离现象；
利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时，在共同轨迹自动定心，关闭过程中越关越紧，达到良好密封的目的，所以偏心半球阀密封性能安全可靠；阀门启闭时，球体与阀座完全脱开。消除了密封件的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题；
非金属弹性材料被嵌于金属座中，阀座金属密封面收到良好的保护；
全开时流通能力大、压力损失小，且介质不会沉积在阀体中内；
使用寿命长，密封副耐磨，且有补偿量，阀座可调整或更换。
工作原理：
执行器（或扳手）带动阀杆迫使关闭件球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一凸轮状偏心，右旋进入阀座是阀门关闭保持优良密封，该产品按凸轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之为开。
适用范围：
半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。
主要设计参数：
公称通径：DN50-1000 公称压力：PN1.0-10.0Mpa
主要材质：
阀体：QT450 WCB CF8 CF8M ZG1Cr18Ni9Ti
球体：硬密封：ZG1Cr18Ni9Ti 软密封：CF8/CF8M
阀座：硬密封：2Cr13、1Cr18Ni9Ti 软密封：PTFE PPL
工作温度：硬密封：-40～425℃，软密封：-28～250℃
主要标准：
设计制造按：API6D GB/T12237-1989
试验和检验按：AP1598 JB/T9092-1999
法兰尺寸：GB/T9113-2000 JB/T79-1994 HG20592-1997
实验压力 单位：MPa
|
公称压力 |
常温工作压力 |
壳体实验压力 |
气密封试验压力 |
高压密封实验压力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class300 |
5.0 |
7.5 |
0.6 |
5.5 |
使用范围：
|
壳体材料 |
阀座材料 |
适作温度 |
适用介质 |
|
碳钢C型 |
PTFE+不锈钢 |
≤150℃ |
水、蒸汽、油品等 |
|
不锈钢 |
≤250℃ |
||
|
铬镍钛钢P型 |
PTFE+不锈钢 |
≤150℃ |
硝酸类 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢P型 |
PTFE+不锈钢 |
≤150℃ |
醋酸类 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢I型 |
本体+硬质合金 |
≤550℃ |
蒸汽、冶炼、能源 |
主要零件材料：
|
阀体、阀盖 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12MoTi |
ZG15Cr1Mo1v |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
||||
|
球体 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti/ 表面特殊处理 |
ZG0Cr18Ni12MoTi 表面特殊处理 |
ZG15Cr1Mo1v 表面特殊处理 |
|||
|
ASTM |
CA15 |
CF8+HF |
CF8+HF |
WC9+HF |
||||
|
阀杆 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12MoTi |
25Cr2Mo2v |
|||
|
ASTM |
420 |
304 |
316 |
F22a |
||||
|
阀座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12MoTi |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
|
螺栓 |
GB |
25 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1v |
|||
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
||||
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|||
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
||||
偏心半球阀 PQ340F 报价型号图片技术（PQ340F、PQ340H、PQ340Y、PQ340W、PQ940F、PQ640F，偏心半球阀、侧装式偏心球阀、上装式偏心球阀、全通径偏心球阀、球墨铸铁球阀、铸钢球阀、不锈钢球阀、碳钢球阀、涡轮球阀、法兰球阀、高压球阀、手动球阀、电动偏心半球阀、气动偏心半球阀、软密封球阀、硬密封球阀、高压球阀、高温球阀、国标球阀、美标偏球阀、天然气球阀、自来水球阀、油品球阀、消防球阀、氮气球阀、氧气球阀、氢气球阀、煤粉球阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供球阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
