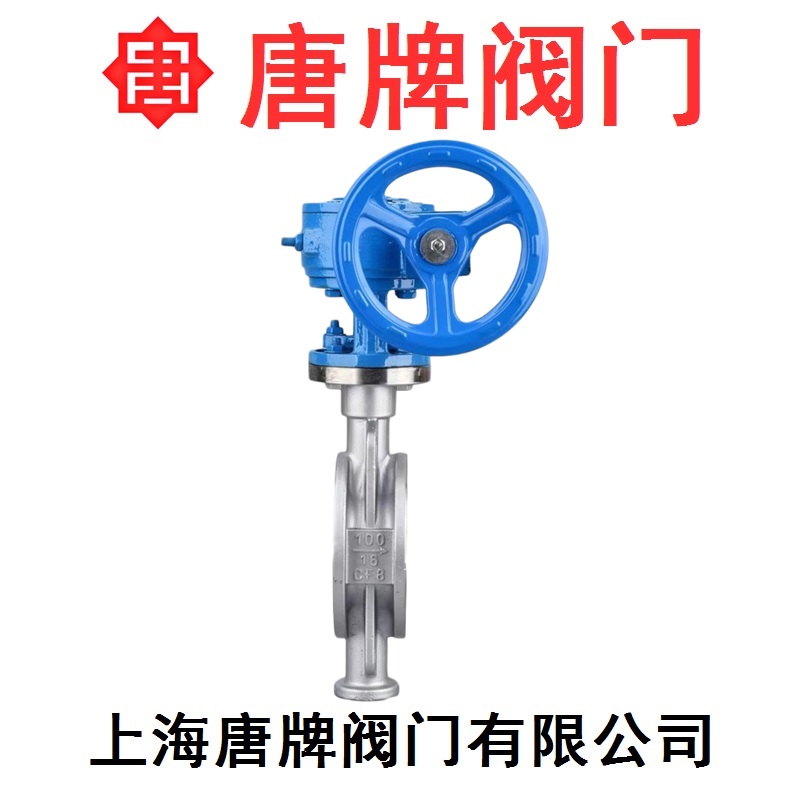

不锈钢硬密封对夹式蝶阀D373W-16P泰科沪工上海阀门_不锈钢蝶阀

产品概述：

不锈钢硬密封对夹式蝶阀D373W-16P唐牌泰科沪工上海阀门采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，耐腐蚀等特点；

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损；

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；

5、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

主要技术参数：

公称通径DN（mm）	50～2000
公称压力PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

主要外形结构连接尺寸mm：

称通经 DN	主要尺寸 mm			法兰尺寸和螺栓规格
	主要尺寸 mm			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52

不锈钢硬密封对夹式蝶阀D373W-16P唐牌泰科沪工上海阀门（D373H、D373W、D373Y，硬密封蝶阀、对夹式蝶阀、手动蝶阀、不锈钢蝶阀、铸钢蝶阀、碳钢蝶阀、三偏心蝶阀、弹性硬密封蝶阀、多层次硬密封蝶阀、金属硬密封蝶阀、软密封蝶阀、沟槽蝶阀、高压蝶阀、高温蝶阀、涡轮蝶阀、电动蝶阀、气动蝶阀、防爆蝶阀、氧气蝶阀、氢气蝶阀、氮气蝶阀、天然气蝶阀、蒸汽蝶阀、自来水蝶阀、油品蝶阀、消防蝶阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供优质蝶阀产品。同时经销：上海阀门厂、沪工阀门、双恒阀门、开维喜阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、泰科阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、良工阀门、远洋阀门、班尼戈阀门等品牌阀门。
