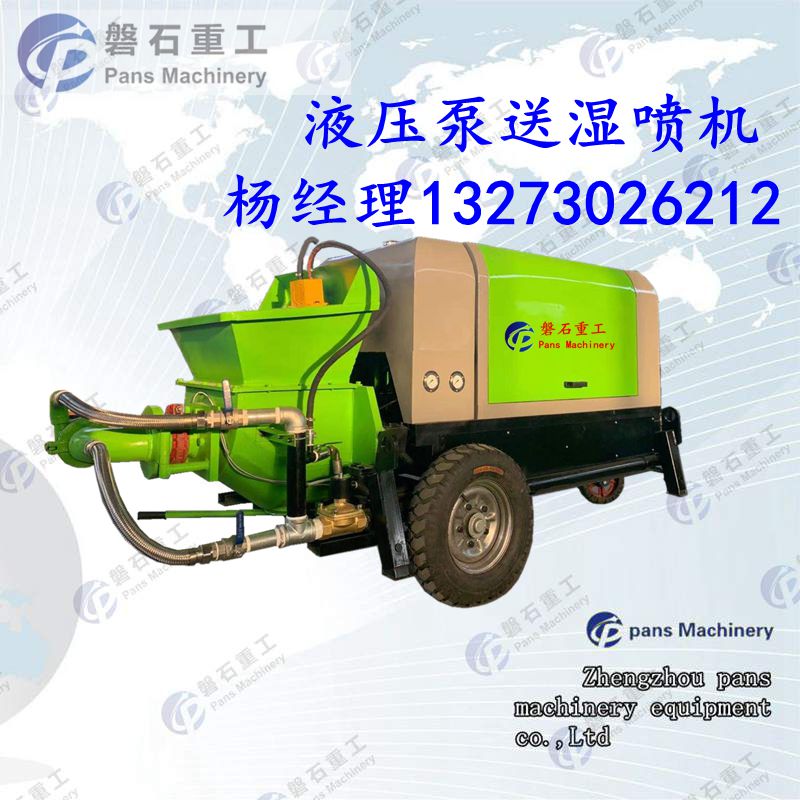

上海磐石牌WYSP800型泵送液压湿喷机是我公司根据国家基础设施建设的需要而开发的一种产品。广泛应用于小骨料混凝土泵送、喷射，适用于工程隧道支护、地铁支护、边坡锚喷支护等。 具有技术先进，操作简单，功能完善等特点。厂家联系：1 3 2 7 3 0 2 6 2 1 2
WYSP800泵送湿喷机主要技术性能参数：（见表1）
（表1）
|
序号 |
主要技术参数 |
数值 |
单位 |
|
|
1 |
额定生产能力 |
3-7 |
m3/h |
|
|
2 |
出口压力 |
5 |
MPa |
|
|
3 |
骨料粒度 |
15 |
mm |
|
|
4 |
喷射距离 |
水平 |
m |
100 |
|
5 |
垂直 |
m |
30 |
|
|
6 |
坍落度范围 |
cm |
16～20 |
|
|
7 |
风路工作额定压力 |
MPa |
＞0.6 |
|
|
8 |
耗气量 |
m3/min |
10 |
|
|
9 |
回弹率 |
％ |
≤10 |
|
|
10 |
主电机功率 |
22 |
KW |
|
|
11 |
(匹配)齿轮泵型号 |
GJ2050/L |
/ |
|
|
12 |
速凝剂添加能力： |
0～180 |
L/h |
|
|
13 |
料缸直径 |
120 |
mm |
|
|
14 |
输送管径 |
75 |
mm |
|
|
15 |
上料高度 |
1000 |
mm |
|
|
16 |
外形尺寸 |
2700×1200×1350 |
mm |
|
|
17 |
整机质量 |
1200 |
kg |
|
3 结构及工作原理
上海磐石牌WYSP800型泵送式湿喷机主要由机架总成、油泵电机组、液压及电磁阀换向系统、PLC集成电气自动控制系统、混凝土泵送系统、气动输送系统、速凝剂添加装置、料斗装置、喷射系统、润滑冷却散热系统等组成。主要由PLC控制器、电感式接近开关来控制电磁换向阀、油缸、斜摆缸等液压元件，终使S管摆阀与活塞、料缸等泵送系统的规律开合，进行不断的吸、排浆作业。
