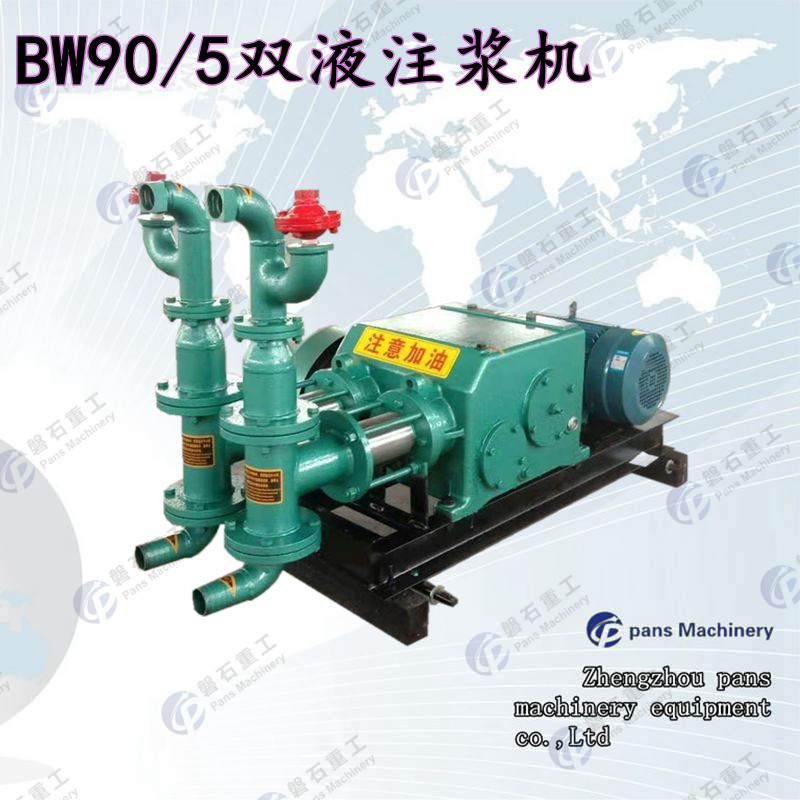

安徽磐石牌BW90-5双液注浆机（以下简称注浆泵）是一种卧式双缸单作用活塞泵，可实现双液注浆，亦可用于预应力构件工程的灰浆注入扩张，桥梁加固、该机对曲轴、连杆重新进行了设计，采用复合轴瓦及铜套结构、设有润滑油线及油孔，斜齿轮传动平稳、噪音低，是原有双缸注浆泵的改良产品，该机可加装润滑油槽，能成倍延长活塞使用寿命，具有结构紧凑、密封性好、压力平稳、装配及维修简单等优点。主要用于道路、桥梁、水坝、国防、矿山等建筑工程的注浆施工。
注浆泵可泵沙浆，砂粒应过筛，粒径不大于5mm。砂粒粒径1mm以下的砂质量占总砂量的60%以上，注浆中不得混入石子及其它杂物（如；铁钉、草木等），应为拌合均匀的匀质灰浆，不得有干砂及硬块，稠度值为不小于8cm，稠度计重300g。
BW90-5双液注浆机主要技术参数（见表1）
（表1）
|
序号 |
主要技术参数 |
规格型号 |
|
BW90/5 |
||
|
1 |
缸数（个） |
2 |
|
2 |
缸径（mm） |
80 |
|
3 |
活塞行程（mm） |
80 |
|
4 |
压力（MPa） |
5 |
|
5 |
流量（L/min） |
90 |
|
6 |
电机功率（KW） |
5.5kw/7.5kw |
|
大皮带轮直径(mm) |
320 |
|
|
7 |
输入转速（r/min） |
1440 |
|
8 |
吸浆管内径(mm) |
51 |
|
9 |
排浆管内径(mm) |
32 |
|
10 |
吸水高度（m） |
2 |
|
11 |
三角带型号 |
B1880（3槽） |
|
11 |
外形尺寸（长×宽×高）(mm) |
1443×450×870 |
|
12 |
重量(Kg) |
260 |
3 结构及工作原理
BW90-5双液注浆机主要由电动机、曲轴箱、泵头、机架、护罩、V带传动等部分组成（详见图1），变速箱为封闭式壳体，采用飞溅润滑方式润滑各个运动部件，相互啮合的一组斜齿轮可将电动机的回转运动传送至曲轴，推动连杆、十字头使活塞产生往复运动。斜齿轮具有噪音低、传动平稳、接触机积大、耐磨、耐用等特点。
