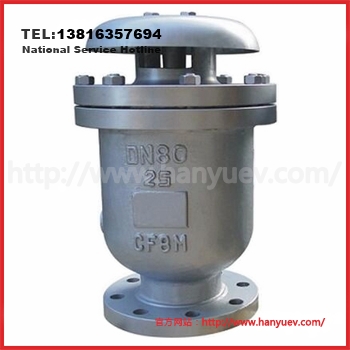

一、ZFGP4X复合式高速进排气阀产品概述
FP4X组合式快速排气阀主要由阀体、浮球、升降罩、大小密封组件、阀盖及排气罩等组成，其是一种设有一大一小两个进排气孔，具有当管道空管充水时，在工作压力下能自动快速排出管中空气，当管道内产生负压时又能快速进气，在正常工作状态下能排出管中聚集的少量气体，排气后又能自动闭阀的复合式高速进排气阀。
FP4X组合式快速排气阀在无水无压力情况下，浮球和阀瓣都降落在护筒内。当管道空管充水时，大量空气从大排气口排出，空气将排尽时，水开始进入阀门内将浮球浮起，浮球又将阀瓣拖上去，堵住大排气口，制止水往外流出，阀瓣堵住大排气口以后，只要管道里的水和气呈压力状态，阀瓣不会下落，这时如果管道里的空气在阀内积聚到一定量时，由于浮球的浮力减少而降落下来，空气从导杆的小排气孔排出去，空气排尽后，浮球又上升堵住小排气孔。当管道里产生负压时，阀瓣和浮子都被吸落下来，从大排气口大量补进空气。
二、ZFGP4X复合式高速进排气阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
防 雨 盖 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
定 位 架 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
导杆活塞 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS316 |
SUS316L |
|
4 |
密 封 圈 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
5 |
密封垫圈 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
6 |
封圈压板 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS316 |
SUS316L |
|
7 |
护 桶 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS316 |
SUS316L |
|
8 |
浮 球 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS316 |
SUS316L |
|
9 |
阀 体 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
10 |
密 封 环 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
三、ZFGP4X复合式高速进排气阀主要技术规范表
尊敬的用户！如果你需订购我厂复合式排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件材料等，本产品在使用过程中压力不能低于0.03MPa，如低于0.03MPa排气阀容易漏水，必须配一只阀门作为检修用。更多相关产品介绍请浏览：
