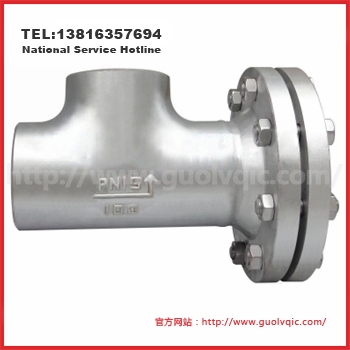

一、SRTI4正折流式T型过滤器产品概述
SRTI4正折流式T型过滤器是我公司按《SH/T 3411-1999石油化工泵用过滤器选用、检验及验收》标准设计与制造、检验及验收的，其与反折流式T型过滤器在外形、结构、尺寸、功能上基本相同，主要区别在于滤筒的丝网安装有别，正折流式丝网安装在滤筒内，反折流式丝网则安装在滤筒外，正折流式过滤的时候一般是从里向外，反折流式过滤的时候一般是从外向里。
SRTI4正折流式T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏，本产品具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点。
二、SRTI4正折流式T型过滤器主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
||||||
|
1 |
壳 体 |
Q235-A |
20# |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
2 |
法 兰 |
Q235-A |
WCB |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
3 |
法 兰 盖 |
Q235-A |
WCB |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
4 |
过 滤 网 |
304 |
304 |
304 |
304 |
304 |
316 |
316L |
|
5 |
螺 栓 |
35CrMoA |
35CrMoA |
35CrMoA |
35CrMoA |
304 |
316 |
316L |
|
6 |
螺 母 |
35# |
35# |
30CrMo |
30CrMo |
304 |
316 |
316L |
|
7 |
垫 片 |
金属缠绕垫、柔性石墨、聚四氟乙烯 |
||||||
|
8 |
排放丝堵 |
304 |
304 |
304 |
304 |
304 |
316 |
316L |
三、SRTI4正折流式T型过滤器主要技术规范表
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
高压液密封试验压力(MPa) |
1.76 |
2.75 |
4.4 |
2.2 |
5.5 |
|
低压气密封试验压力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
过滤精度 |
80-3000μm |
||||
|
设计制造标准 |
SH/T 3411-1999 |
||||
|
法兰标准 |
JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996 |
||||
|
试验方法与检验标准 |
SH/T 3411-1999 |
||||
四、SRTI4正折流式T型过滤器主要外型尺寸表
尊敬的用户！如果你需订购我厂SRTI4反折流式T型过滤器产品，咨询时烦请说明公称通径、公称压力、滤芯材质及过滤精度、过滤介质、法兰执行标准等，T型过滤器法兰密封面由客户自定，如无说明，一般以突面(RF)形式为准，我公司可按客户需求承接定制，更多T型过滤器相关产品介绍请浏览：
